ZEMAX光学设计软件

ZEMAX光学设计软件是美国Zemax 公司开发的光学设计软件，可做光学组件设计与照明系统的照度分析，也可建立反射、折射、绕射等光学模型，并结合优化、公差等分析功能， 是可以运算sequential 及Non-Sequential 的光学设计软件。



自1992 年Zemax 成为光学设计软件的创新领军者以来，光学和照明设计已经成为一个多样化的、令人振奋的行业。光学和照明设计被应用于众多新行业前沿，包括生物医学、成像、激光和光纤。多样化的设计需求及工程任务不断呈现在光学设计人员及工程师的面前，他们迫切需要一种平台式光学设计软件，能够适应不同层次的设计需求，简介、易用、并能精密结合加工、生产， 高效地完成产品研发设计。



随着计算机运行速度、图形处理能力的不断增强，催生工程设计软件的不断变革，向着：速度更快、用户界面更加直观友好、编程逻辑更加清晰、数据处理更加灵活、接口功能更加开放、CAD 模型更加紧密结合生产的趋势不断发展。OpticStudio15 做为Zemax 软件的*新版本，顺势而生。新物理学和用户体验的显著提升将带领设计工程师们迈上光学和照明设计的新台阶。



ZEMAX *新版光学设计软件OpticStudio15 已于2015 年7 月正式上市，OpticStudio15 有超过45 种新特性和新功能， 包括：磷光/ 荧光精确建模等。如果您已是OpticStudio 用户， 下载新版本，您将如虎添翼；如果您是Zemax、OpticStudio 新用户，请联系我们索取免费试用版本。今天，OpticStudio15 将以多线程支持及更友好的用户界面带领光学设计软件进入到更崭新的阶段。



ZEMAX光学设计软件*新版OpticStudio15部分新增或升级功能简介：

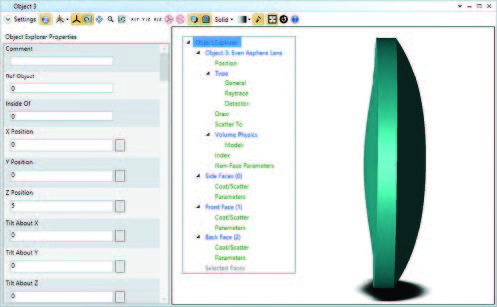

CAD 般的全新对象编辑器

对象查看器已全面升级，现在称为对象编辑器。用户能够以 CAD 般的树形结构交互对象参数和属性数据。对象的所有定义数据可以在这个界面中被编辑，这些改动将与对象属性对话框和 NSC 编辑器同步。

编辑器同样支持布局图中表面和面群的可视化操作

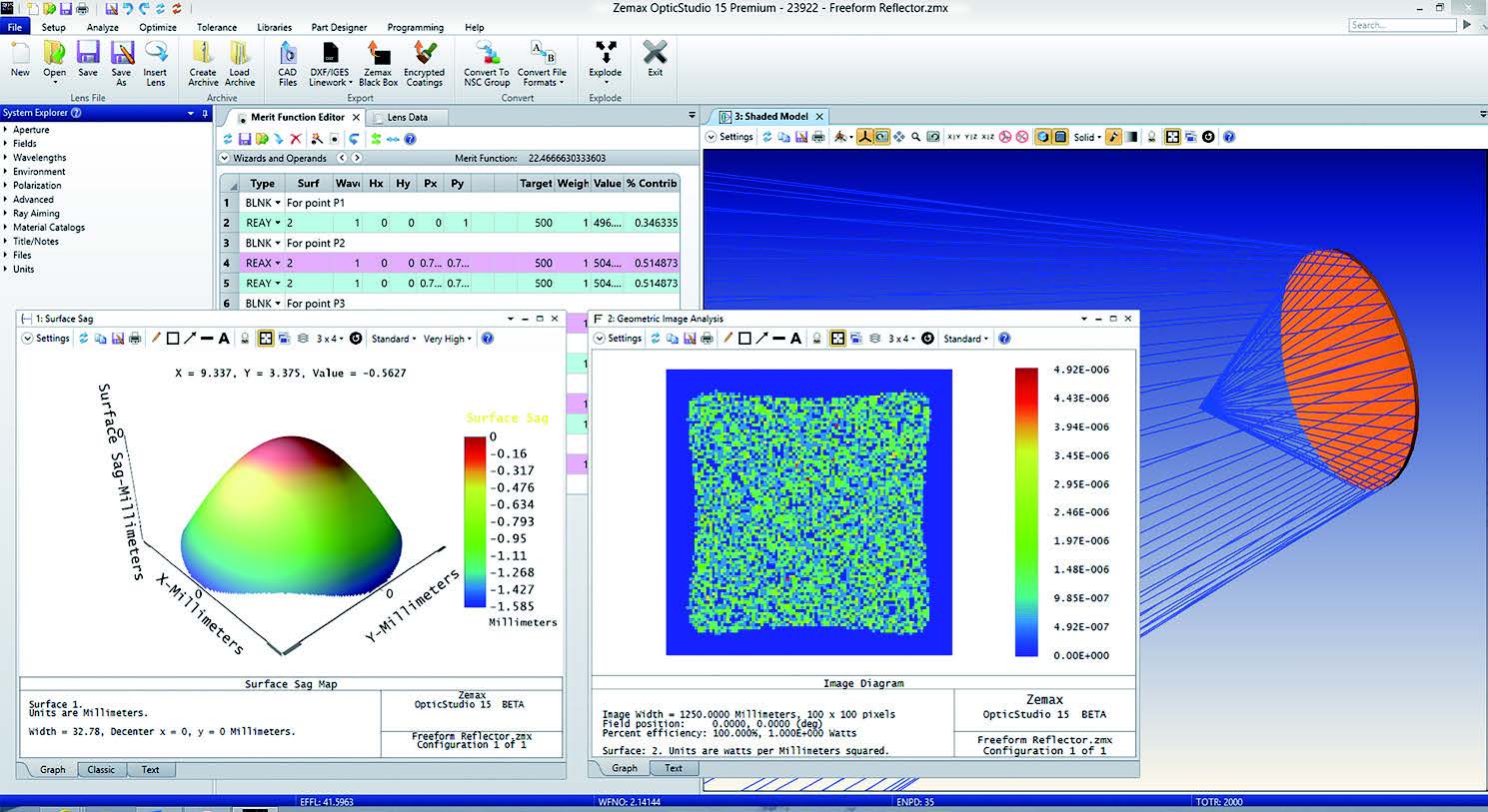

扩展的自由曲面光学设计

OpticStudio 的自由曲面设计工具更加多样灵活，更加强大。当今先进制造方法使设计工程师们能够将复杂曲面融入他们的光学系统。OpticStudio 现已支持自由曲面光学设计，包括：

•Zernike 多项式
•XY 多项式
•NURB 和 Bezier 样条

OpticStudio15新增一个序列面模型，其形状基于 Chebyshev 多项式。该表 面模型是与 asphericon GmbH 公司讨论后制定。该多项式是一个灵活的 XY 多项式，使曲面设计更加灵活。

便捷的镜头数据编辑器（ LDE）表面过滤器 – 根据种类过滤序列面的全新对话框。使用此设置，用户能够根据自定义感兴趣的种类快速查看可用的表面，包括自由曲面、传统面、衍射面、梯度折射率面、理想面和特殊面。

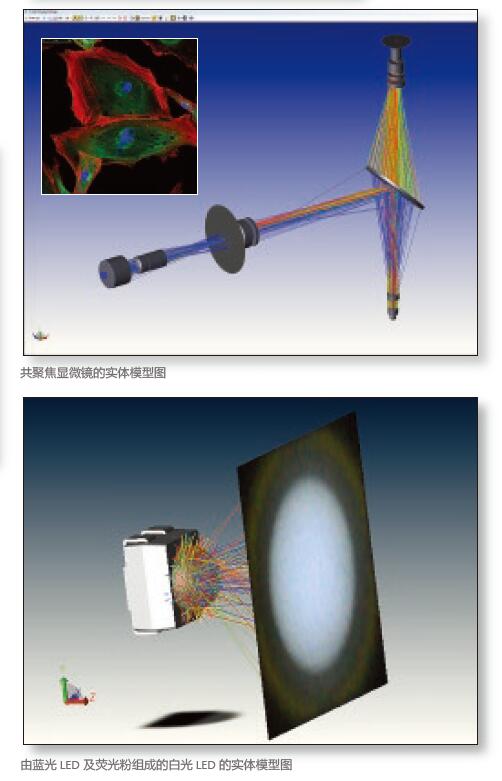

磷光 /荧光精确建模

光致发光是材料吸收电磁（EM）频谱某一部分的能量，再发射出电磁频谱的过程。典型的光致发光材料有用在 LED 上的磷光材料和用在生物医学上的荧光染料。这种现象的精确建模不仅需要光谱特性，还需要粒子特性来考虑发生在这些材料中的散射。
OpticStudio 现支持现实材料输入的光致发光建模。用户可以定义吸收光谱、激发光谱或量子产率、发射光谱和粒子参数。这些属性可以被分配给非序列模型中的任意立体对象。此若干样本磷光材料和荧光材料的数据也包括在内。该功能替代了光致发光的近似频移模可以在非序列模式中对象属性对话框的体物理标签找到该功能。

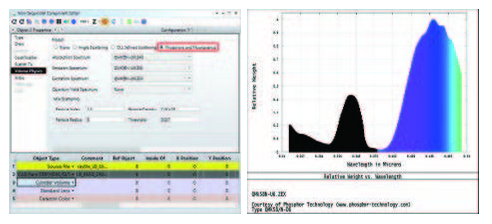

磷光 /荧光光谱查看器

上图显示磷光和荧光的吸收、激发和发 射光谱。这些数据被用于磷光现象和荧光现象建模。可以在库功能区的磷光和荧光标签找到该功能。
