MagiCAD

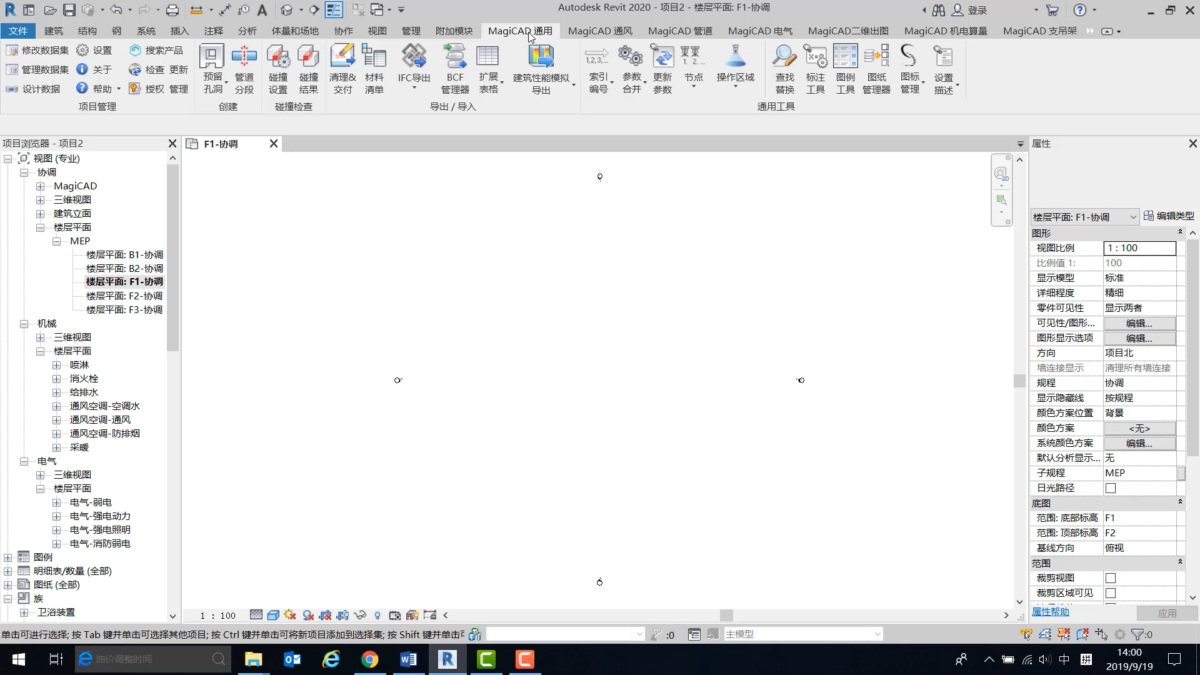

1. 全面支持Revit 2020平台
支持最新的Revit 2020版本平台，同时支持Revit 2019和Revit 2018版本。

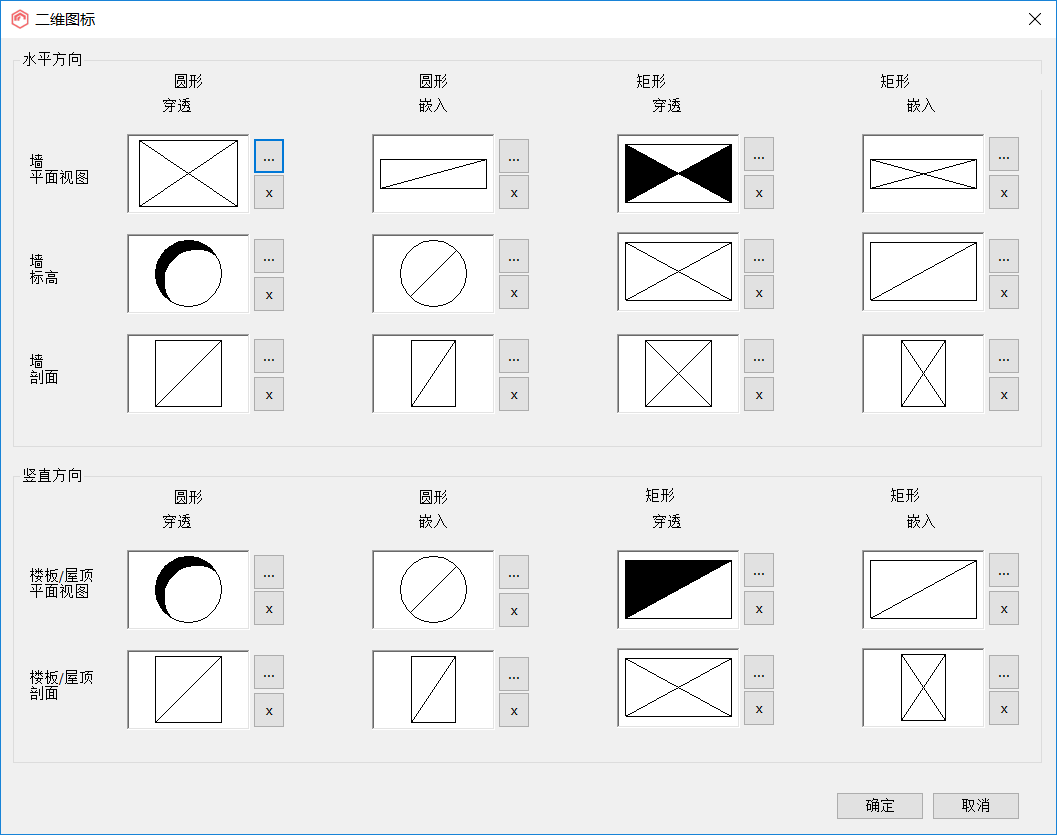

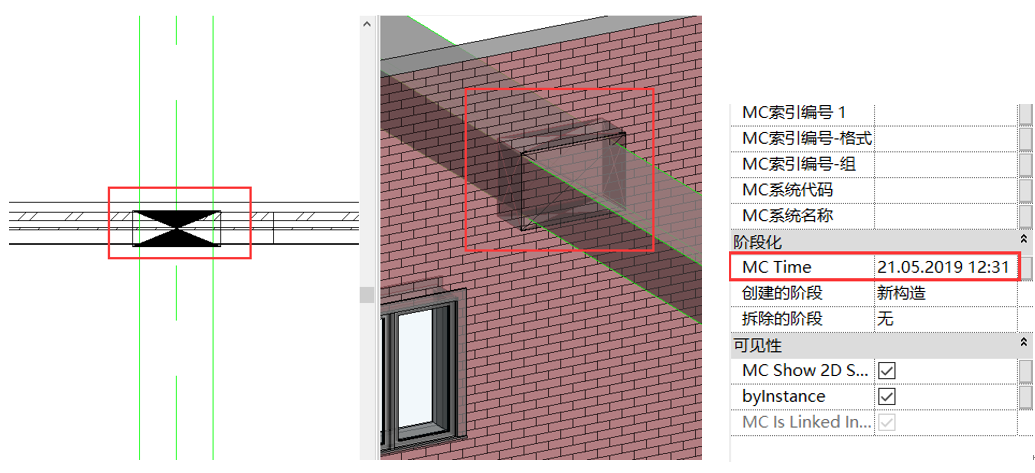

2. 新增预留孔洞二维图标和开洞时间标记
（1）新增预留孔洞图标设定，可以指定预留孔洞在平面图、立面图、剖面图中二维图标显示样式；
（2）新增孔洞创建时间标记属性，可以在Revit属性中进行查看。

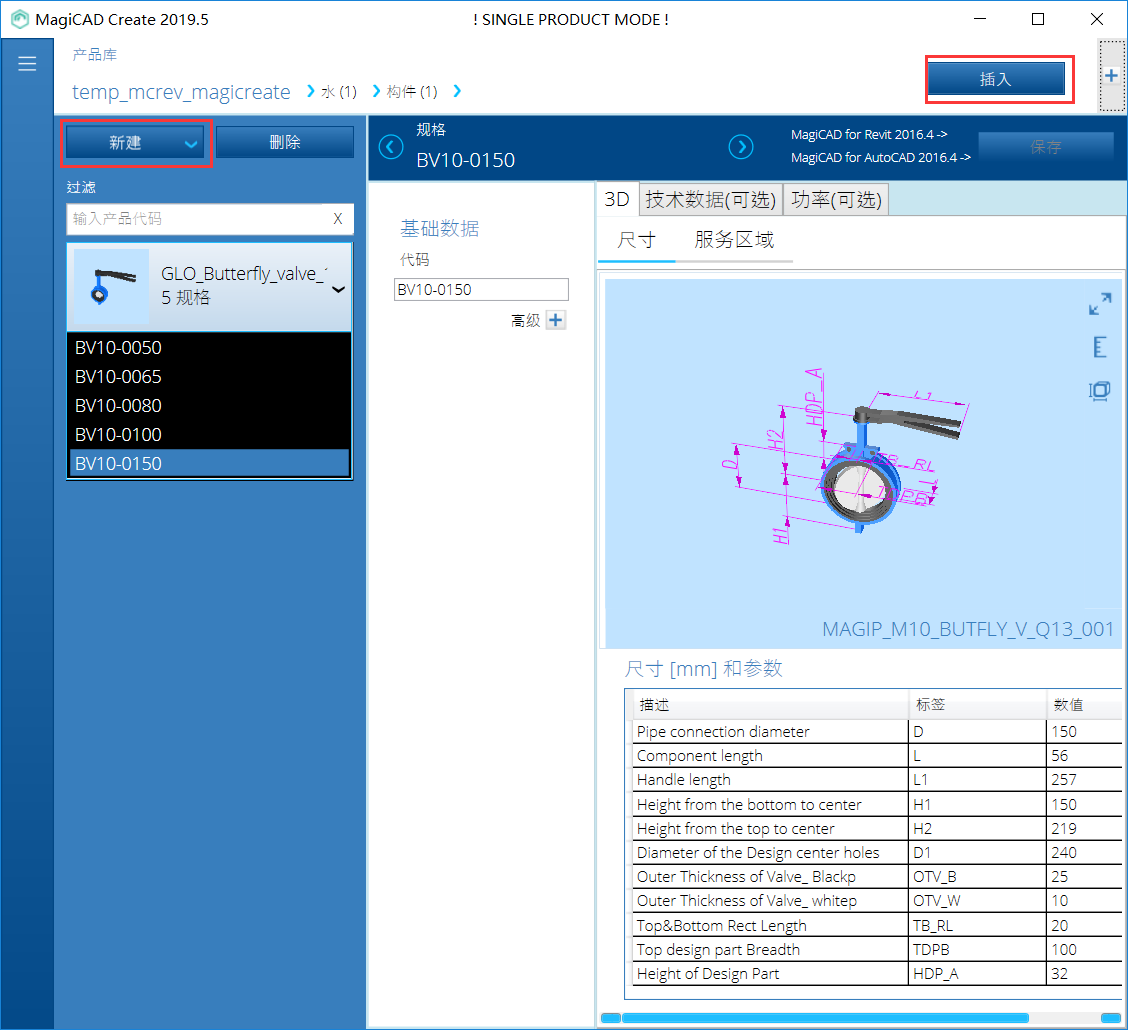

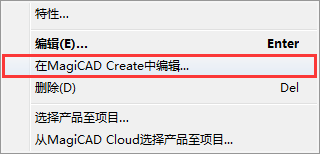

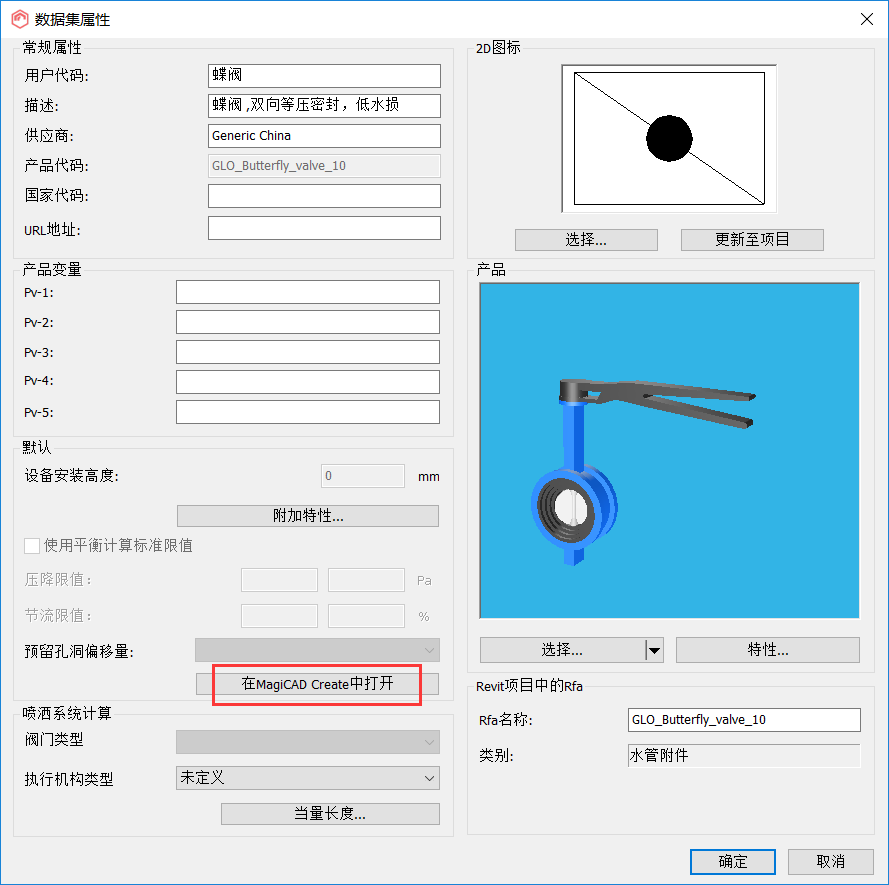

3. 支持快捷修改通用构件尺寸和规格参数
（1）支持在使用MagiCAD过程中直接启动MagiCAD Create修改数据集和安装产品列表中已有产品的尺寸和规格，提高了建模效率；
（2）仅适用于通风和管道模块中的通用产品库。

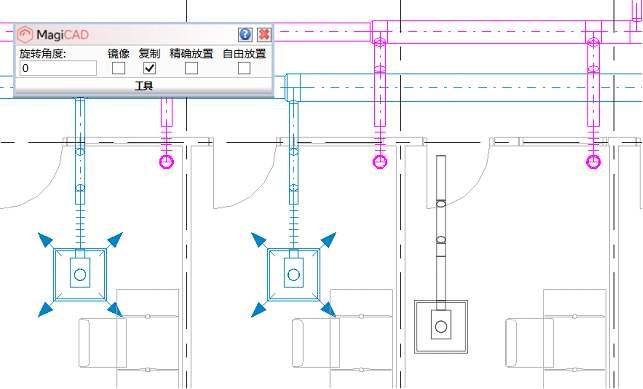

4.新增风水管线分支移动和复制功能
（1）管线移动/复制分支功能可以将分支旋转和镜像并连接至已有管路系统，同时可以设定旋转角度和间距，提升管线分支排布类似情况下建模的效率和质量；
（2）仅适用于风系统和水系统管线绘制。

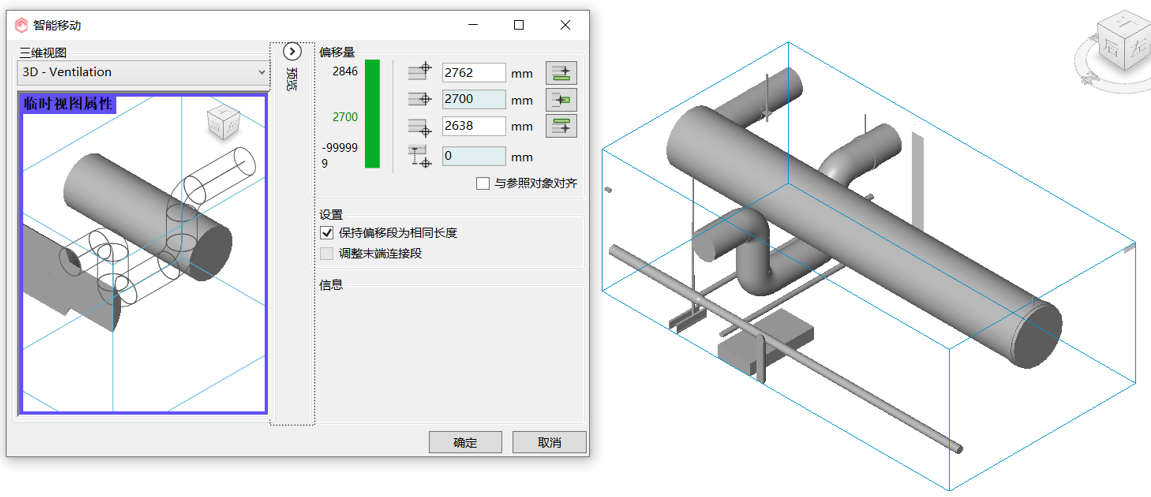

5.支持修改管线中指定管段的高程偏移量
（1）新增“智能移动”功能，可以根据参照对象高程偏移量修改管网中指定管段的标高；
（2）无需删除管线重新绘制，提高了模型调整效率。

6. 其他更新
支持Autodesk BIM 360设计协作平台

（1）MagiCAD 2020新版本兼容Autodesk BIM 360设计协作平台,允许MagiCAD数据集使用Revit标准功能自动同步使用；

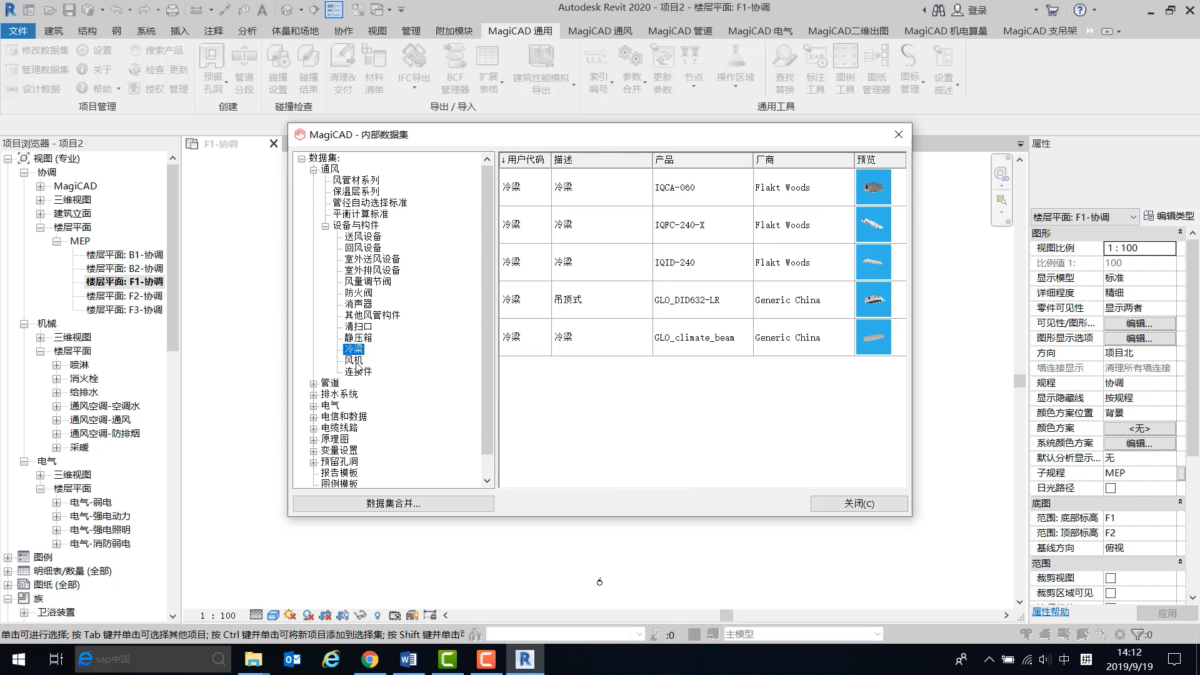

（2）新增内部数据集，可以嵌入到Revit项目中，自动同步修改至所有项目参与者，提高了实时设计协作效率。

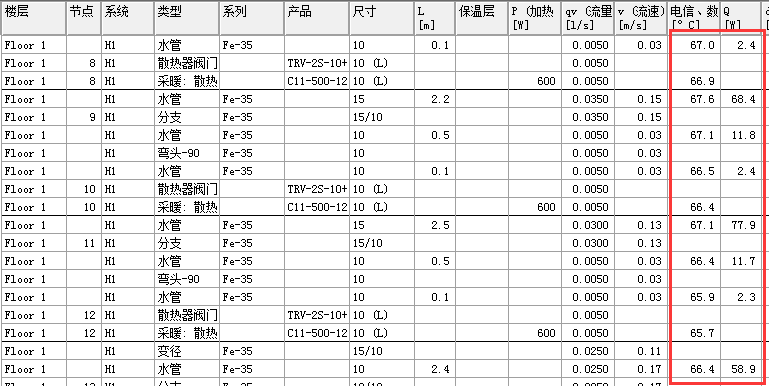

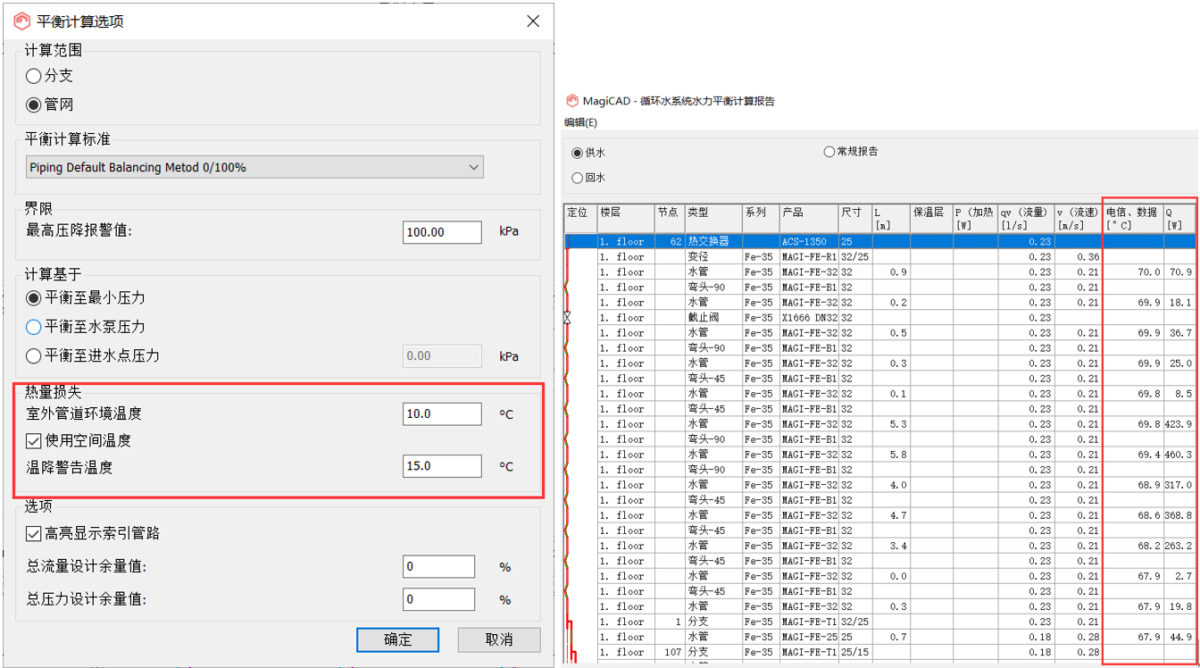

1. 新增供热管道热量损失和供水温度计算
支持根据环境温度或者空间温度计算采暖供水管道的热量损失和供水温度，用以复核散热器计算是否采用正确的温差，同时可以评估是否添加保温材料。

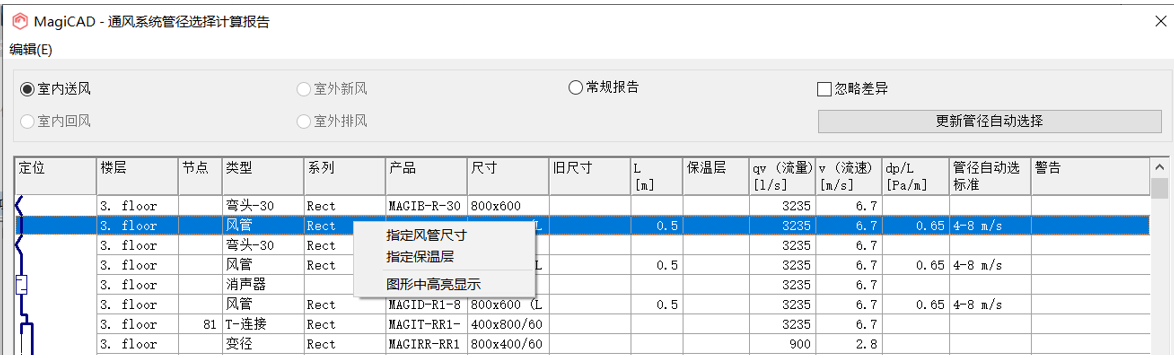

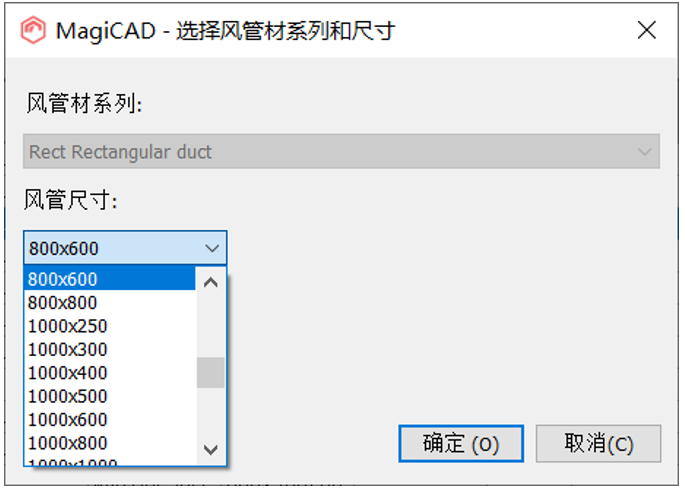

2.支持在管径自动选择报告中修改管道尺寸和表头样式
（1）在风水系统管径自动选择报告支持修改管道类型、尺寸和保温类型，并将修改结果更新至模型当中；

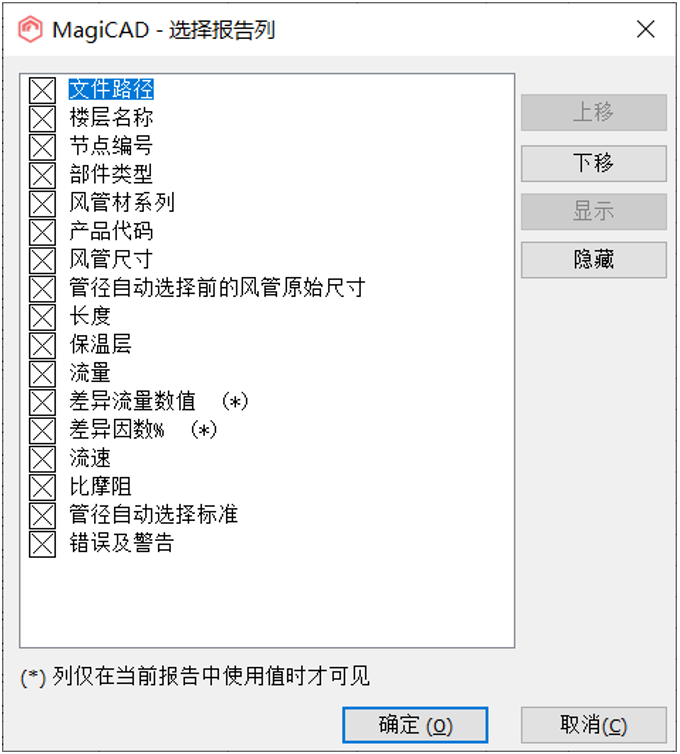

（2）支持自定义计算报告表头样式。

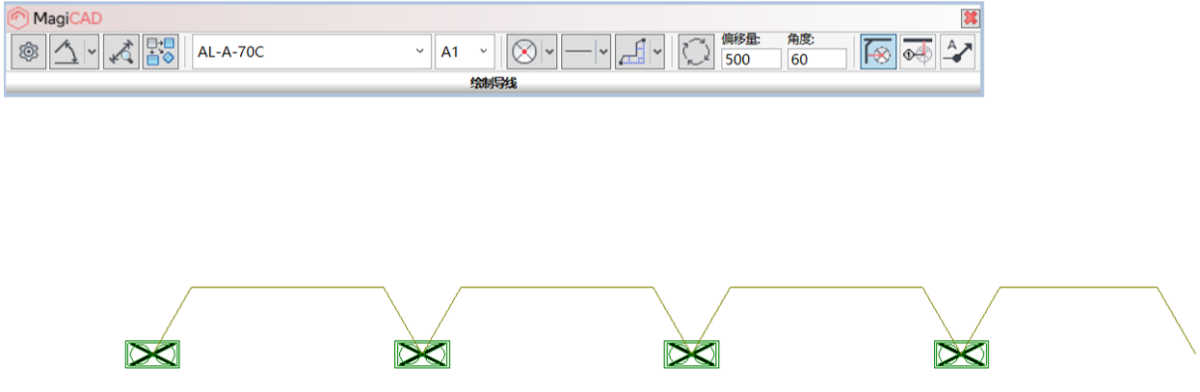

3.更新导线路由绘制工具
（1）全新的导线绘制悬浮对话框，支持导线类型、路由样式、电缆包连接样式等进行实时切换，同时在绘制过程中直观的预览连接效果；

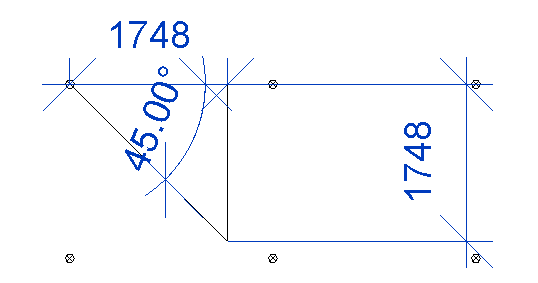

（2）导线绘制增加角度追踪设置及绘制预览（角度、尺寸），极大提升了绘制效率。

4.其他
（1）支持新的住宅自动喷水灭火系统计算标准EN 16925；

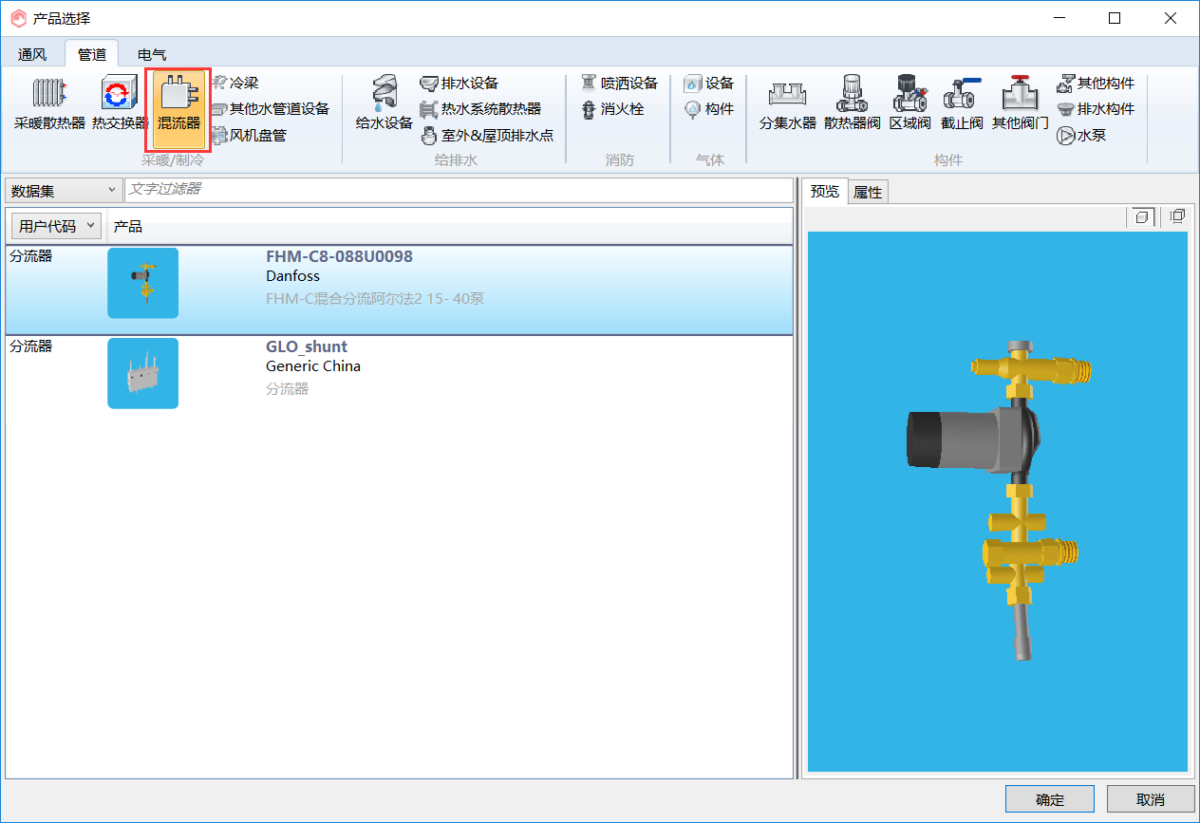

（2）管道系统新增产品类型：混流器；用以对循环水系统中的一级和二级系统进行管径自动选择和平衡计算；

（3）管道系统新增产品类型：恒压阀；设定恒压阀的出口压力，用以控制整个生活水系统的所需压力等级。

1. MagiCAD Create、MagiCAD Connect及开洞工具程序的更新
在MagiCAD 2020版本中MagiCAD Create、MagiCAD Connect及开洞工具提供三种安装方式。

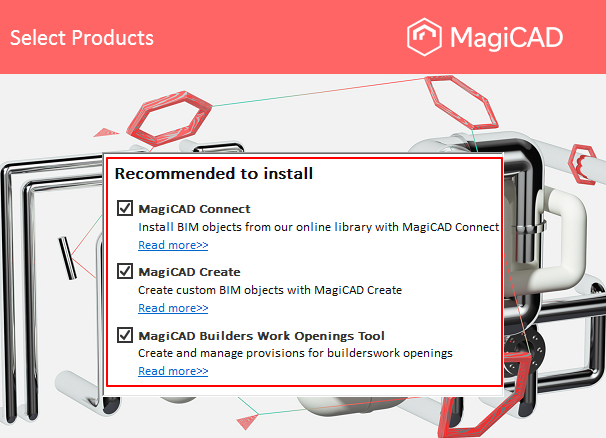

（1）安装MagiCAD 2020 for Revit程序时，系统会提示是否同时安装MagiCAD Create和开洞工具插件，如果选择安装，则MagiCAD Create、MagiCAD Connect、开洞工具将和主程序一起安装于用户的软件界面；

（2）可以通过MagiCAD官网下载安装MagiCAD Create、MagiCAD Connect、开洞工具及其他插件；

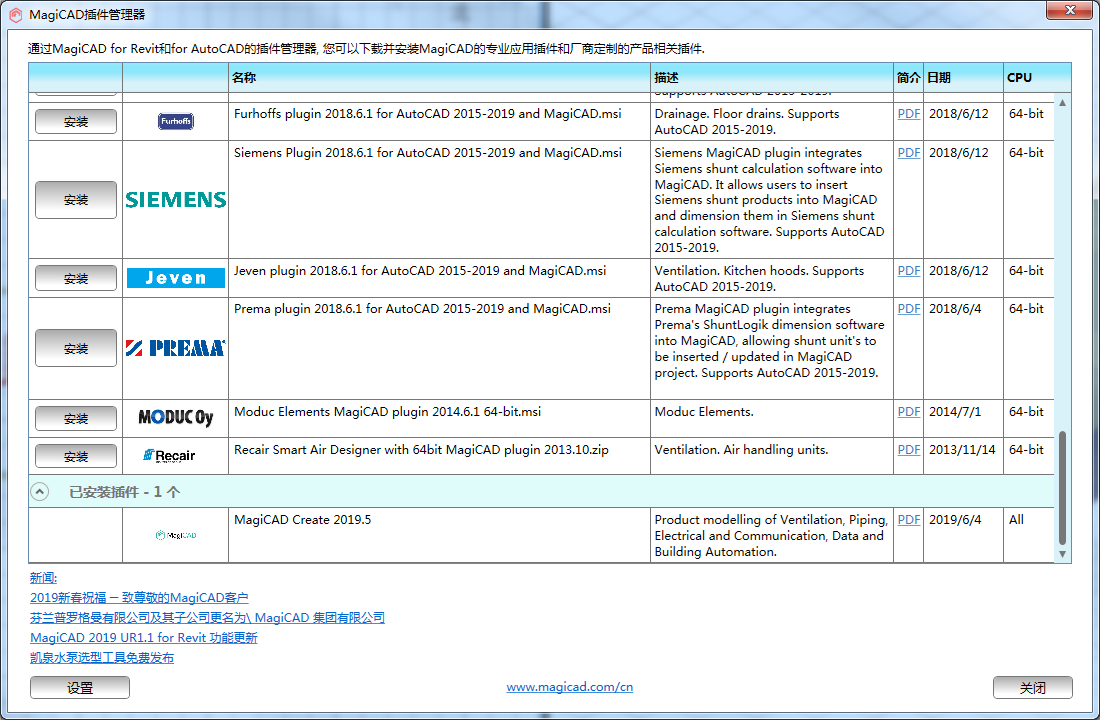

（3）可以通过Plugin Manager插件下载安装。安装完MagiCAD for Revit程序后，在Revit附件模块菜单栏中会自动安装Plugin Manager程序，通过Plugin Manager可以下载安装需要的插件，如MagiCAD Create、MagiCAD Connect、开洞工具插件等，见下图：

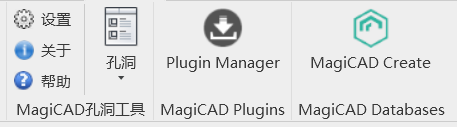

通过Plugin Manager下载后，在附加模块中会多出相应插件模块：

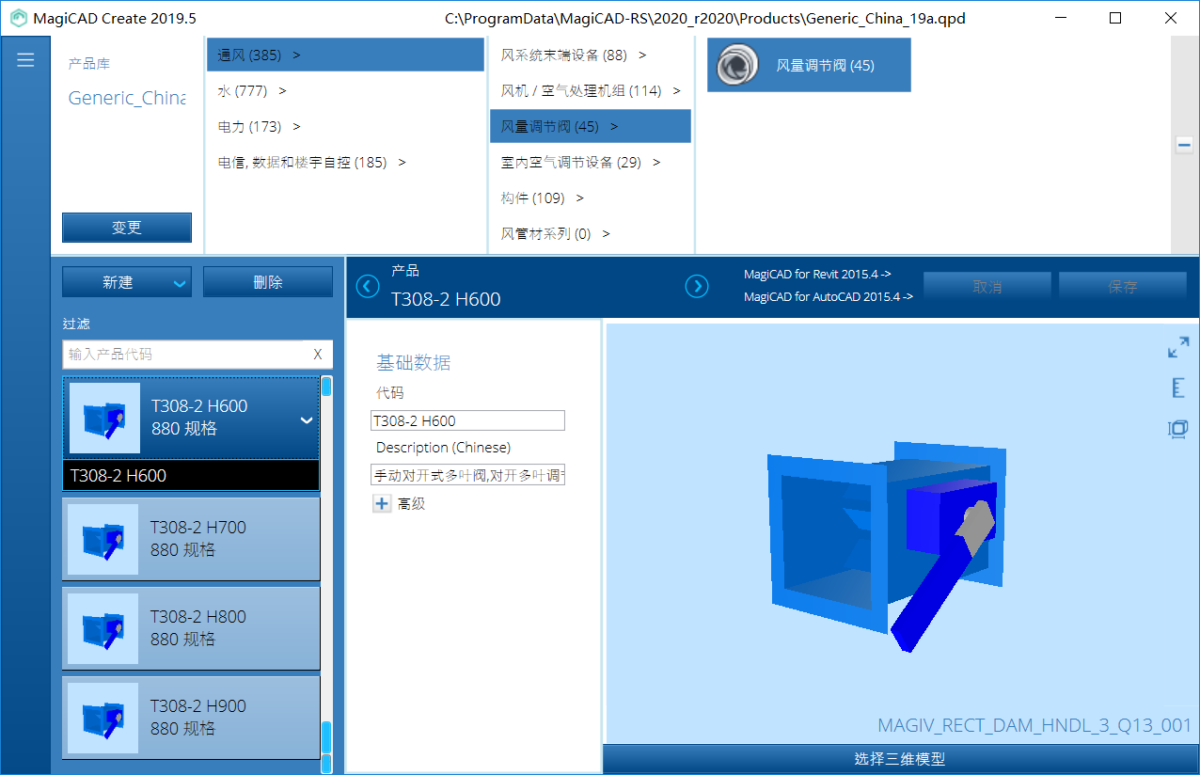

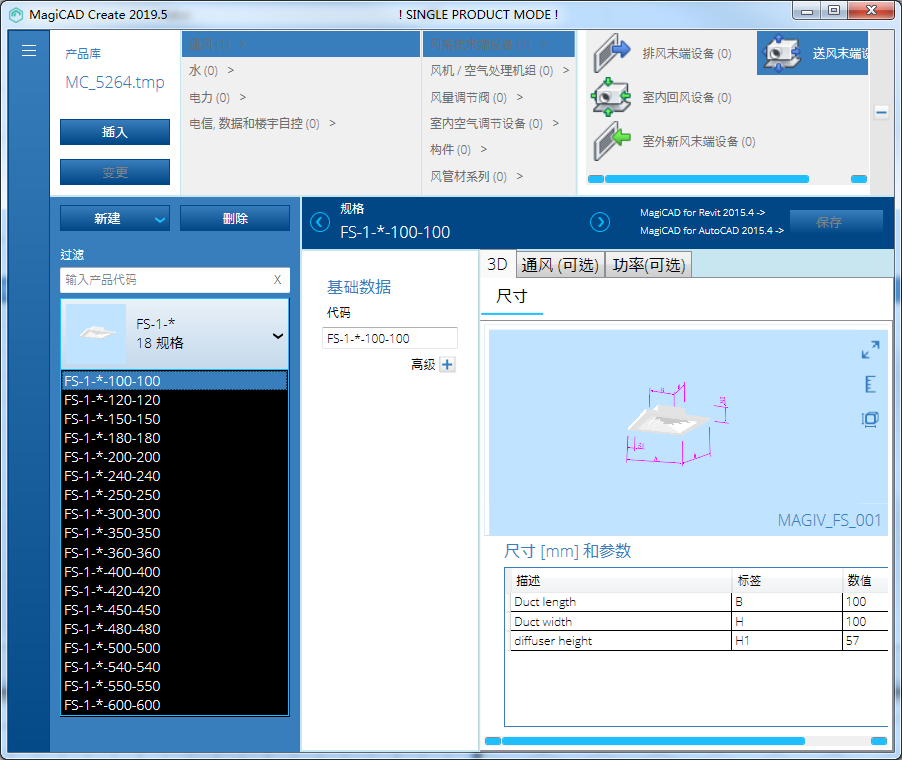

最新版MagiCAD Create程序可以支持更多的产品类别，例如风口、风机和水系统阀门等，见下图：

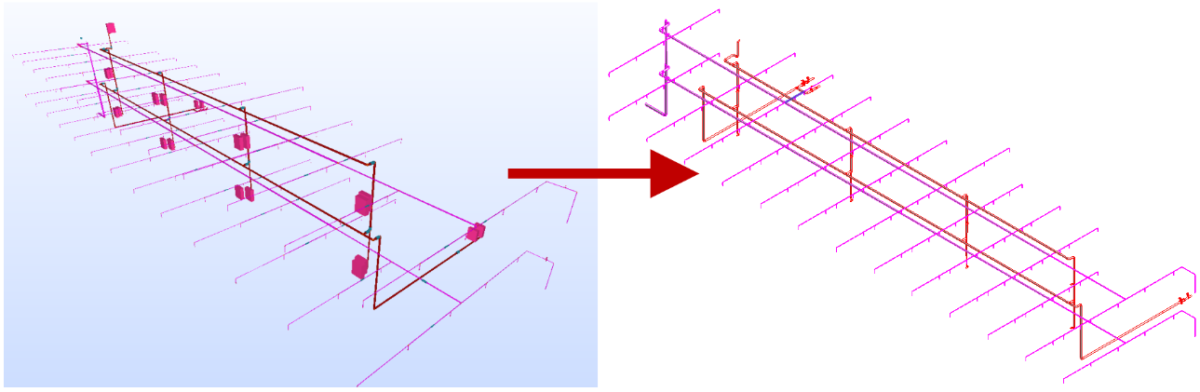

1.支持将广联达安装算量模型转换为Revit管线模型
（1）IFC转换器可以将广联达安装算量产品GQI导出的IFC模型转换为Revit管线模型，提高了模型利用率和建模效率；
（2）仅支持2019版及以上版本的广联达安装算量GQI导出的IFC文件；
（3）仅适用于水系统管网的转换；例如给排水、采暖、消防、空调水等水系统管网。

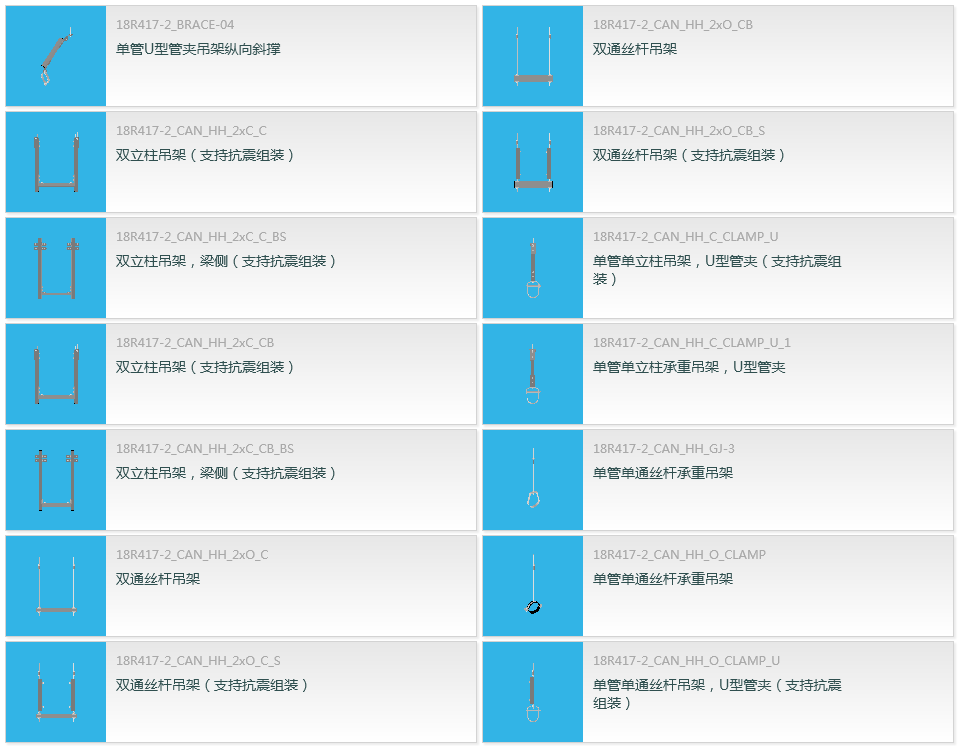

2.新增支吊架图集产品库
（1）新增支吊架图集产品《18R417-2装配式管道支吊架》。该图集为C型钢支吊架产品，包含承重支吊架、抗震支（2）吊架等基础支吊架形式以及管束、横担、竖杆等装配式组件；
（3）该图集产品支持支吊架的安装布置、物料统计、安全验算等。

此次更新对象包括Revit的rte项目模板文件、MagiCAD for Revit 的mrv数据集模板文件、描述管理器的mcd模板文件、注释用的rfa族文件和MagiCAD for Revit共享参数的txt文件。

1. Revit的rte项目模板文件主要更新内容包括：
（1）制作支持Revit 2018、Revit 2019和Revit 2020的项目模板文件；
（2）删除少量旧产品构件，添加部分新产品构件；
（3）修改碰撞报告模板样式。

2. MagiCAD for Revit的mrv数据集模板文件主要更新内容包括：
（1）删除少量旧产品构件，添加部分新产品构件；
（2）新增预留洞口二维图标；
（3）新增10种通风管径自动选择标准板；
（4）新增3种管道管径自动选择标准；
（5）修改2种图例模板；
（6）新增3种管道类型。

3. 描述管理器的mcd项目模板文件主要更新内容包括：
升级支持MagiCAD 2020 for Revit 的模板文件。

4. MagiCAD for Revit共享参数的txt文件主要更新内容包括：
新增和删除部分共享参数条目。

1. 全面支持AutoCAD 2020平台
（1）全面支持最新的AutoCAD 2020平台。包括AutoCAD及对应版本的其他AutoCAD扩展平台（例如AutoCAD Architecture或AutoCAD MEP等）；
（2）MagiCAD 2020 for AutoCAD软件全模块均支持AutoCAD2016-2020版本。

2. 支持快捷修改通用构件尺寸和规格参数
（1）支持在使用MagiCAD过程中直接启动MagiCAD Create修改数据集和安装产品列表中已有产品的尺寸和规格，提高了建模效率；
（2）仅适用于通风和管道模块中的通用产品库。

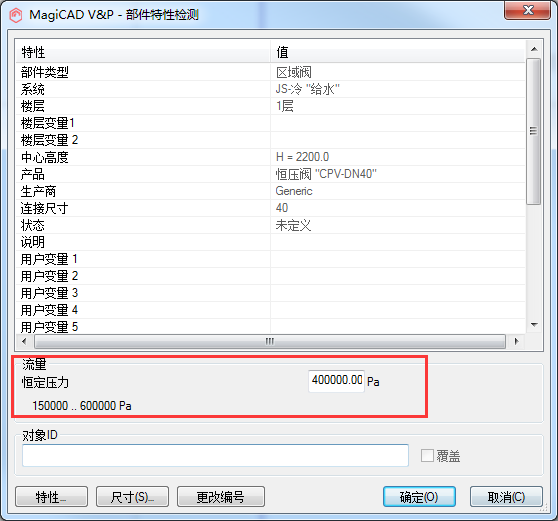

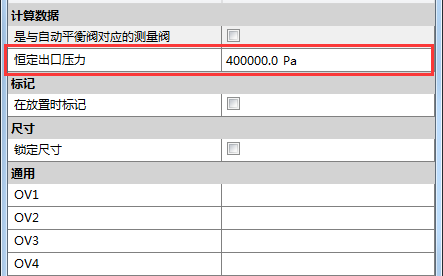

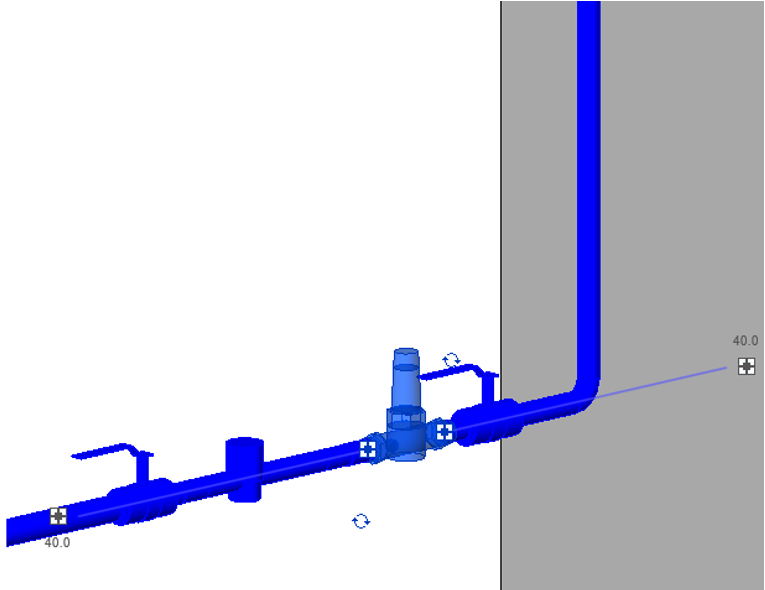

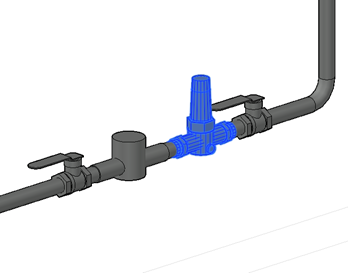

1.管道系统新增产品类型：恒压阀
新增恒压阀产品类型，设定恒压阀的出口压力，用以控制整个生活水系统的所需压力等级。

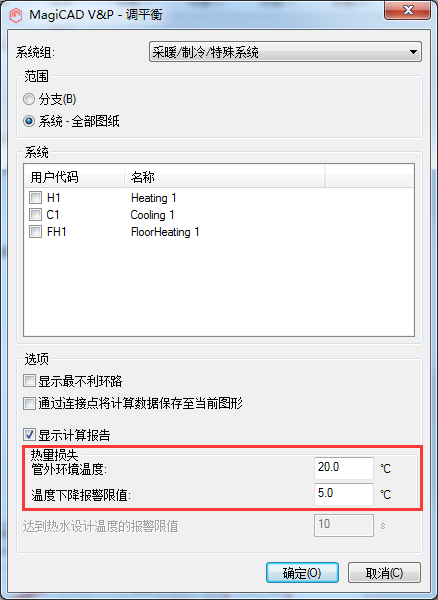

2.新增供热管道热量损失和供水温度计算
支持根据环境温度或者空间温度计算采暖供水管道的热量损失和供水温度，用以复核散热器计算是否采用正确的温差，同时可以评估是否添加保温材料。

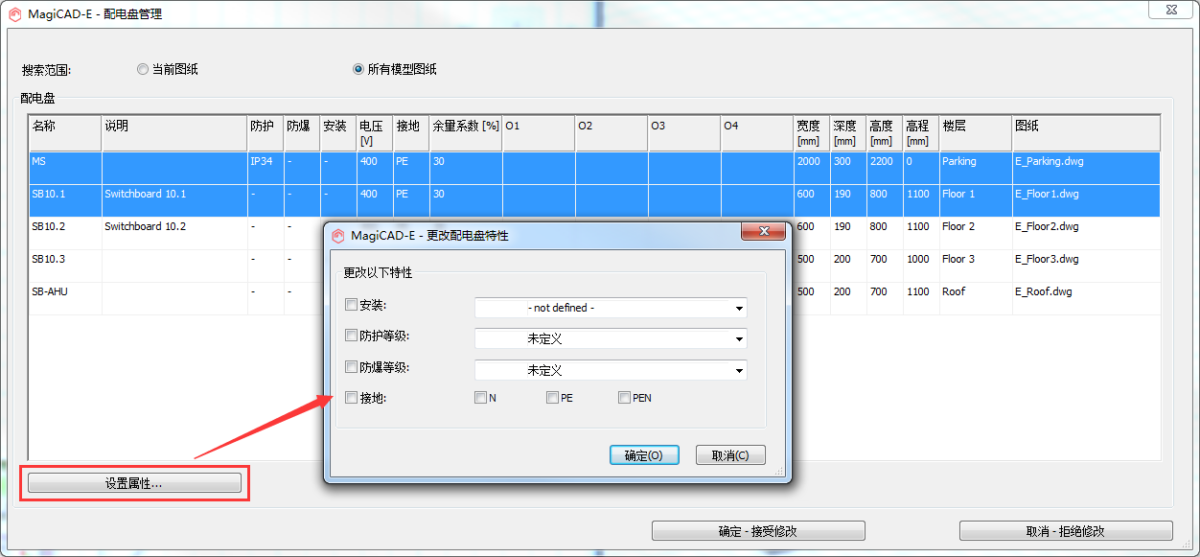

3.支持集中管理电气系统配电属性
新增配电盘统一管理，支持强电和弱电系统配电盘的属性批量调整，提高了模型信息调整效率。

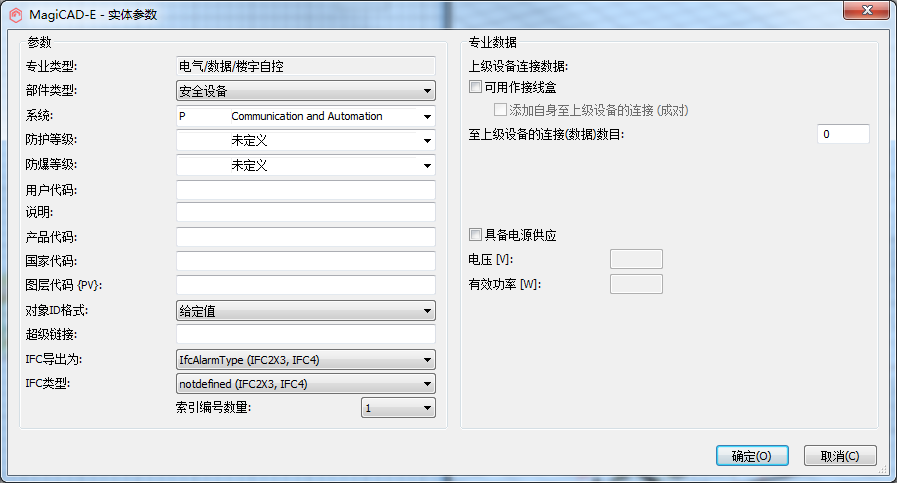

4.新增转换AutoCAD实体模型至MagiCAD电气产品
电气、电信、数据与楼宇自动化系统支持转换AutoCAD实体模型至MagiCAD产品，可用于材料统计、IFC导出等。

5.其他更新
（1）电气模块支持报告汇总弱电系统总功率；
（2）支持土建维护结构设定建筑物气密性，以计算房间的泄气量和热量损失；
（3）扩展产品属性信息，例如产品变量数量、字符长度以及超链接路径。

1. MagiCAD Create及开洞工具程序的更新
在MagiCAD 2020版本中MagiCAD Create与MagiCAD Connect提供三种安装方式。

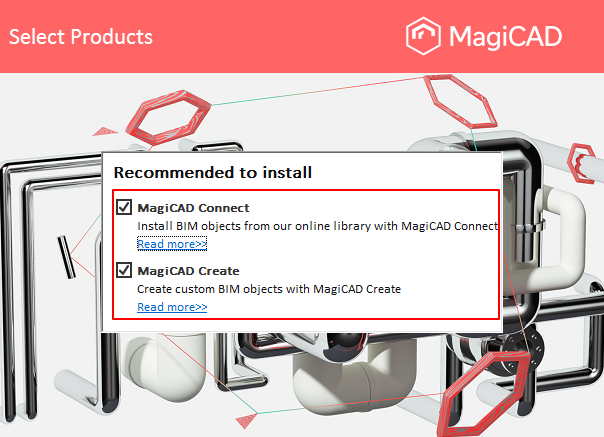

（1）安装MagiCAD 2020 for Revit程序时，系统会提示是否同时安装MagiCAD Create和MagiCAD Connect插件，如果选择安装，则MagiCAD Create、MagiCAD Connect将和主程序一起安装于用户的软件界面；

（2）可以通过MagiCAD官网下载安装MagiCAD Create及其他插件；

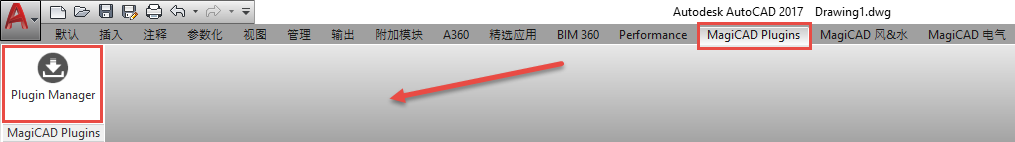

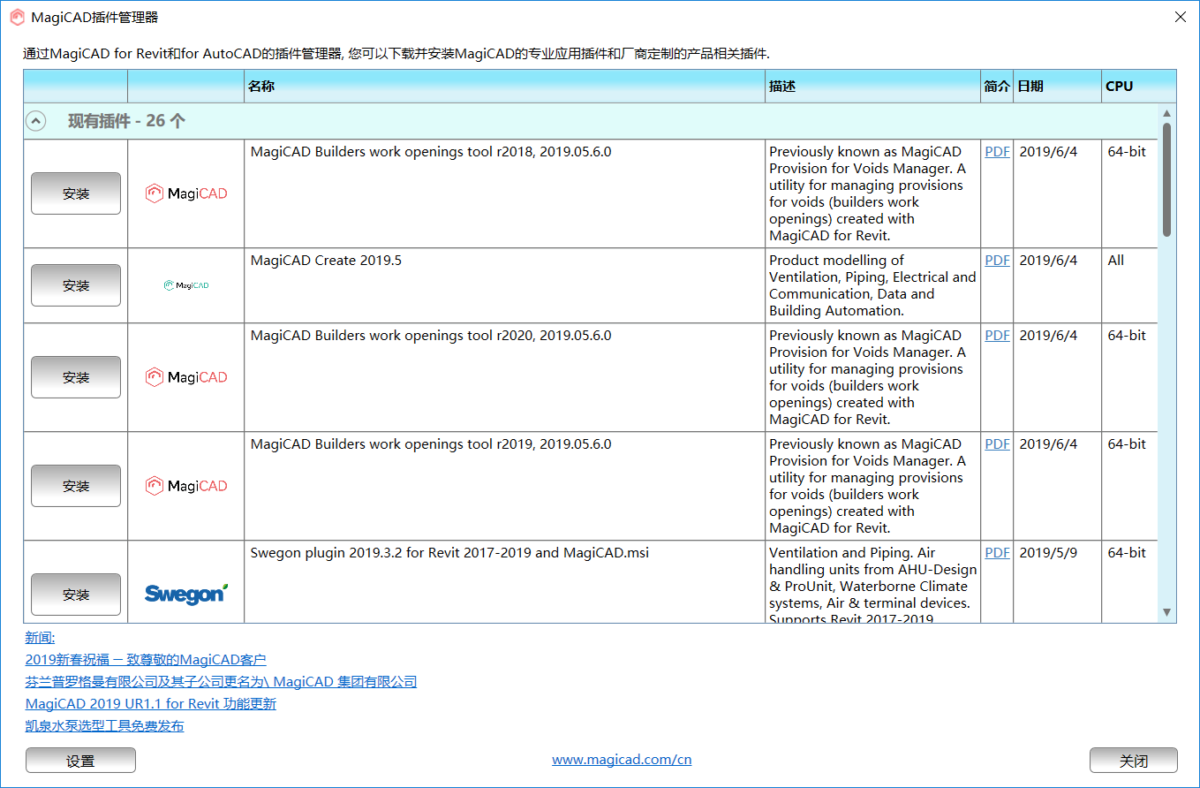

（3）可以通过Plugin Manager插件下载安装。安装完MagiCAD for Revit程序后，在Revit附件模块菜单栏中会自动安装Plugin Manager程序，通过Plugin Manager可以下载安装需要的插件，如MagiCAD Create、MagiCAD Connect插件等，见下图：

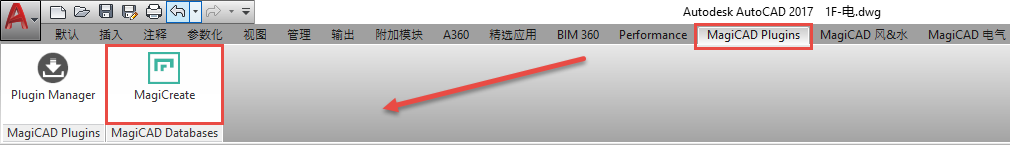

通过Plugin Manager下载后，在附加模块中会多出相应插件模块：

最新版MagiCAD Create程序可以支持更多的产品类别，例如风口、风机和水系统阀门等，见下图：

根据MagiCAD 2020 for AutoCAD 版本，对原有的各专业项目管理文件进行更新。

1. V&P的项目管理文件主要更新内容包括：
（1）更新dwt图形样板文件；
（2）设定默认IFC导出配置文件路径；
（3）更新项目管理文件，使其可以应用于MagiCAD 2020 for AutoCAD。

2. El的项目管理文件主要更新内容包括：
（1）更新dwt图形样板文件；
（2）设定默认IFC导出配置文件路径；
（3）更新项目管理文件，使其可以应用于MagiCAD 2020 for AutoCAD。

3. Room的项目管理文件主要更新内容包括：
（1）更新dwt图形样板文件；
（2）更新项目管理文件，使其可以应用于MagiCAD 2020 for AutoCAD。
