适用版本：NX7.5
NX工程图模块中的明细表功能对工程师有很大的帮助，在工程师完成装配设计的时候，能够帮助工程师自动的统计出组件的相关信息，包括图号、部件名称、数量等，但是不同的企业需要统计的相关信息是不同的，这就需要根据客户自身需求定制符合企业规定的明细表。
图1所示，是NX原生系统自带的明细表功能生成的明细。只有序号、部件名称、数量三项内容。
图1
我们需要依据客户要求对明细进行客制化定制。
依据客户企业标准对明细表进行编辑，得到符合标准的明细表。图2 所示。
图2

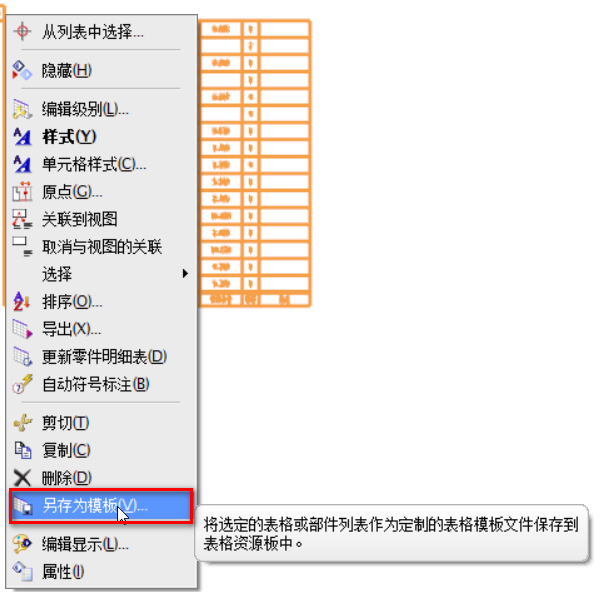

选中明细表，右键点击明细表，选择另存为模板。图3 所示。
图3

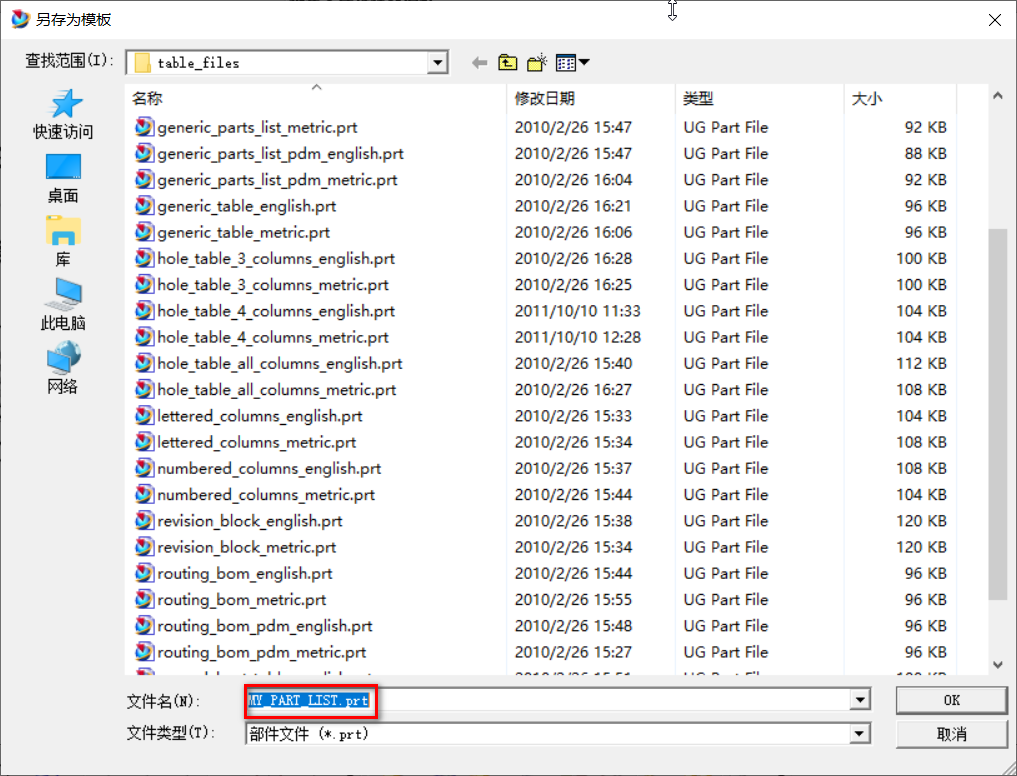

将新模板命名为“MY_PART_LIST.prt”。图4 所示。
图4

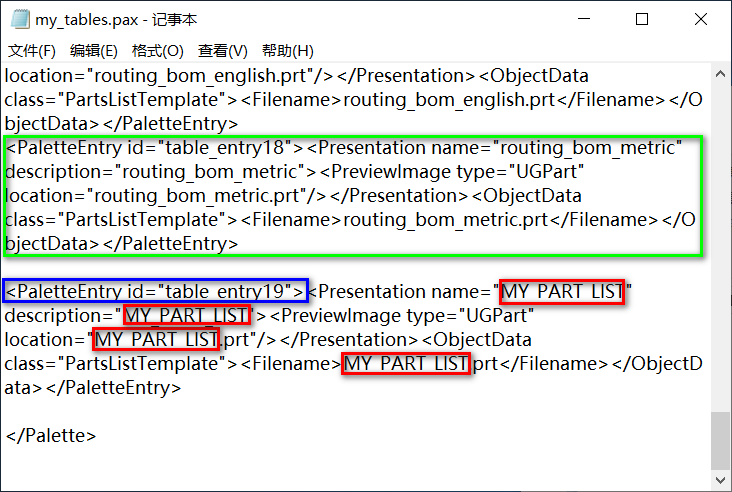

在NX安装路径C:Program FilesUGSNX 7.5UGIItable_files下找到“tables.pax”文件，将其复制另存为“my_tables.pax”，用记事本打开复制绿色标识处数据，将红色标识处改为“MY_PART_LIST”，蓝色标识处ID值更改，保证与前面不同即可。保存该文件。图5所示。
图5

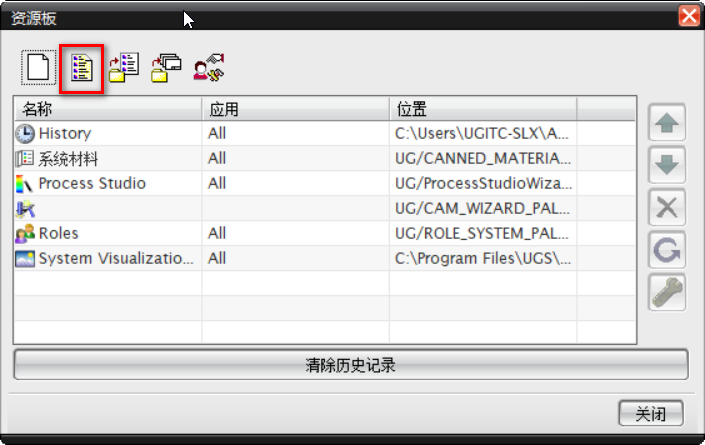

在NX界面中选择“首选项”，点击资源板。选择红色标识的按钮。图6所示。
图6

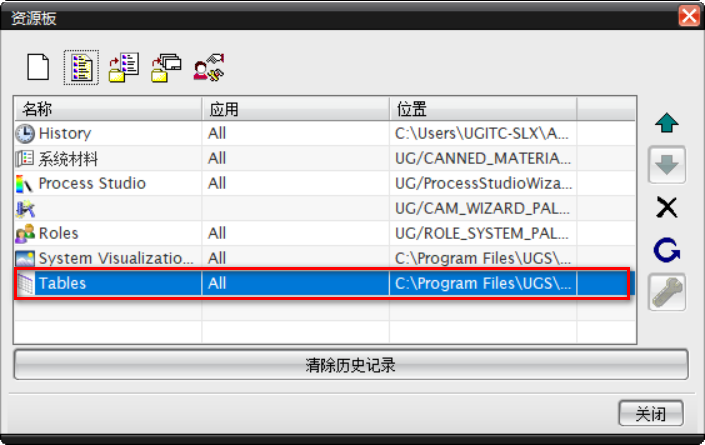

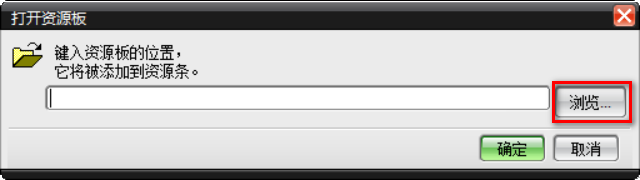

点击浏览按钮，选择已修改好的“my_tables.pax”文件，点击确认。图7所示。图8所示，资源板已增加明细表模板。
图7
图8

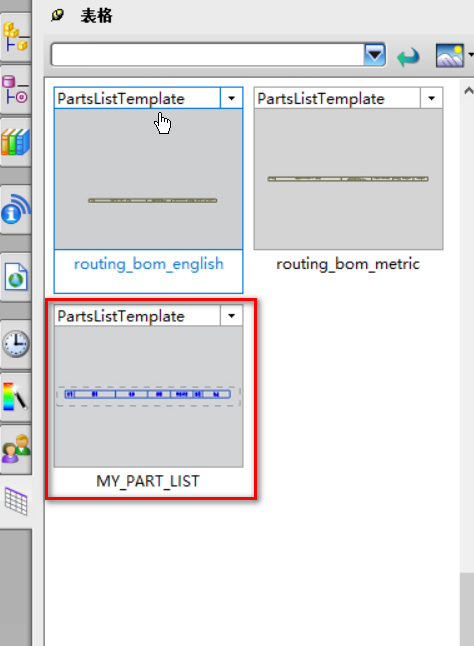

右侧资源板已经添加定制的明细表模板。图9所示。
图9
此时我们只要在工程图模块中将该表格模板拖进视图窗口，就能自动生成符合规定的明细表了。
