在Moldflow中，型芯偏移（Core Shift）功能是一个重要的工具，在注塑成型过程中发挥着关键作用，其通过模拟和分析塑件收缩、模具变形以及其他相关因素，帮助工程师预测和解决可能出现的型芯位置偏差问题。具体而言，型芯偏移功能的应用可以分为以下几个方面：
1.塑件和模具设计评估
型芯偏移功能可以对模具设计进行详细评估，包括型芯固定方式、模具冷却系统布局以及型腔与型芯的几何配合等。通过这些评估，可以识别出可能导致型芯偏移的设计缺陷。
2.模拟塑件收缩行为
注射成型过程中，塑料材料的收缩会对模具型腔和型芯产生压力，可能导致型芯发生位移。型芯偏移功能可以模拟这一过程，预测塑件收缩对型芯位置的影响。
3.分析模具变形
模具在加热和冷却过程中会发生变形，这种变形也可能引起型芯的偏移。型芯偏移功能可以考虑模具材料属性、加热/冷却系统的设计以及成型周期等因素，模拟模具的热变形情况。
4.型芯位置调整
基于上述模拟分析，工程师可以对型芯位置进行调整，以补偿预期中的偏移。这可以通过软件直接进行，无需实际制造模具。
除上述功能外，型芯偏移功能还可以通过优化成型工艺参数，减少塑件注塑过程中的成型压力，降低型芯偏移的风险，进而提高产品质量和生产效率，降低生产成本。

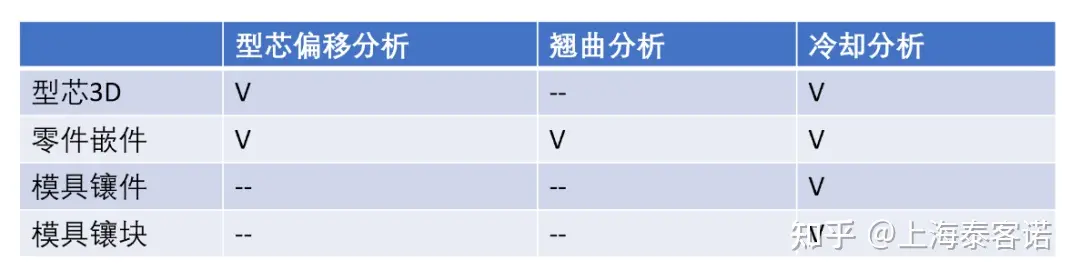

在Moldflow3D网格分析中，镶件属性主要分为型芯3D、零件嵌件、模具镶件和模具镶块四种属性，如下图所示，在不同分析中考虑的镶件类型：
在型芯偏移分析中，只有将镶件属性定义为型芯3D和零件嵌件软件才会进行型芯偏移功能的计算，模具镶件和模具镶块主要应用于冷却分析，接下来我们一起来看下属性为型芯3D和零件嵌件在结果上的区别。

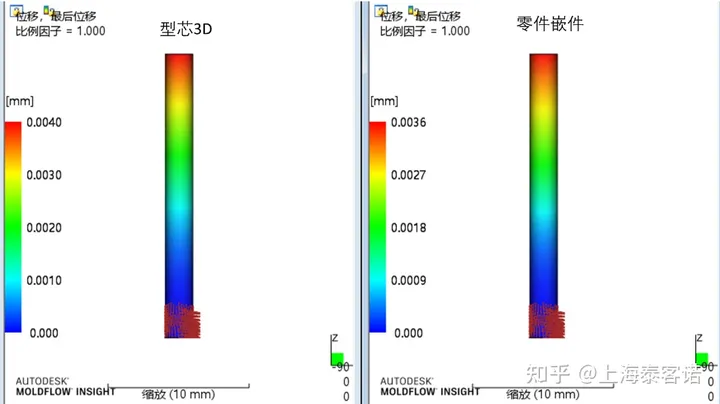

结果一：位移，最后位移

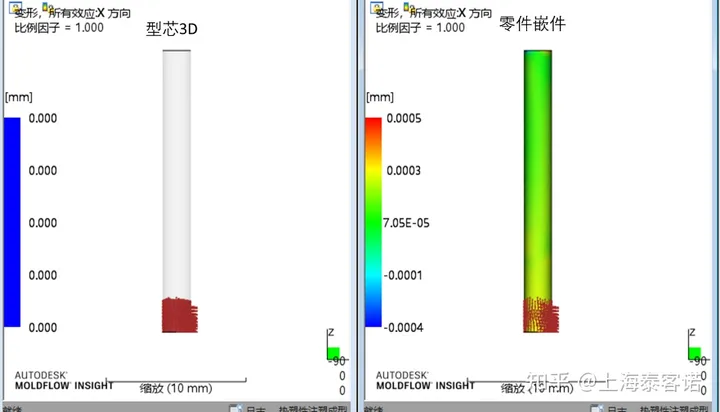

结果二：变形，所有效应

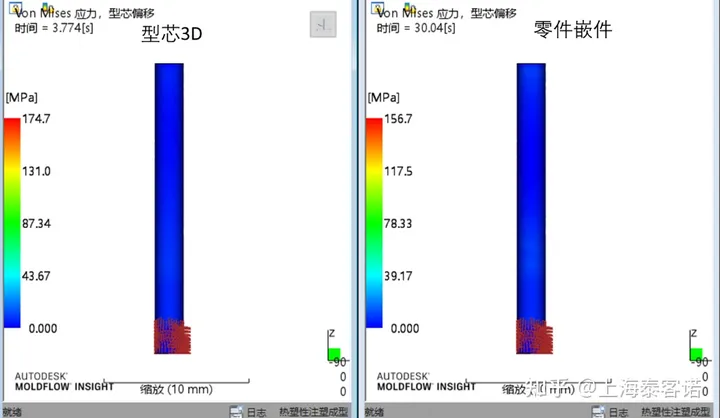

结果三：等效应力，型芯偏移

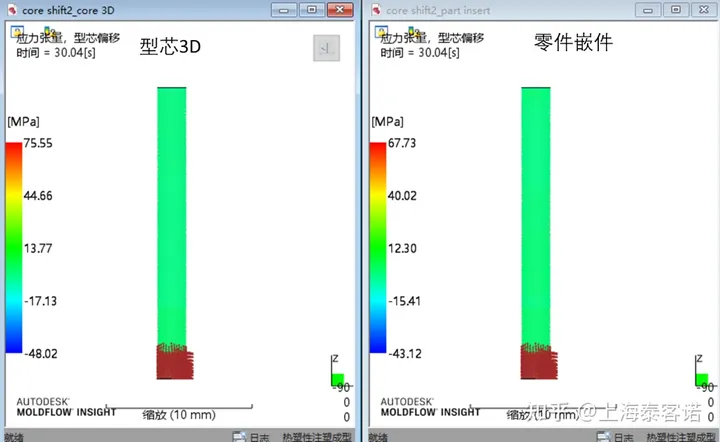

结果四：应力张量，型芯偏移
对于嵌件的不同属性可以根据我们的需求进行选择，如果是零件嵌件类，我们通常需要进行变形结果的查看，可以将嵌件的属性选择零件镶件；如果是模具镶件入子类，我们更关注在注塑过程中，注塑压力对嵌件的影响程度，我们可以将属性选择为型芯3D。
从上述介绍可以了解到，型芯偏移功能可以通过提供详尽的模拟分析和调整工具，帮助工程师在注射成型过程中有效识别并解决型芯偏移问题，确保产品质量，降低成本，并提高生产效率。
本期分享主要针对型芯偏移的功能介绍和不同镶件属性结果的差异性对比，下期我们将详细介绍型芯偏移功能在Moldflow中的建模流程和工艺设置及注意事项。
