CADWorx

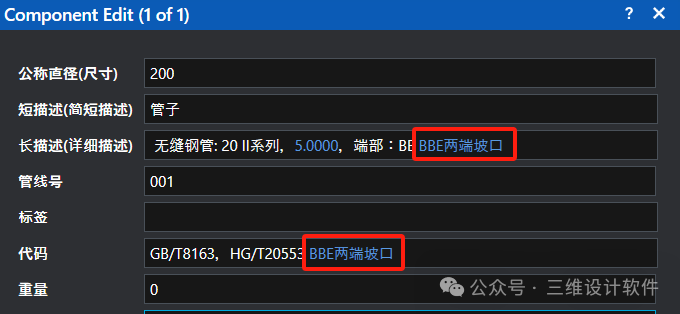

我们在用CADWorx建模型时，有时会遇到某些管子的描述中出现了BBE两端坡口的字样（如下图所示），而我们在管道等级库中并没有定义这些描述字符，它们是怎么出现的呢？又如何快速删除它们呢？本文就为大家分享一下关于这些字符的处理方法。

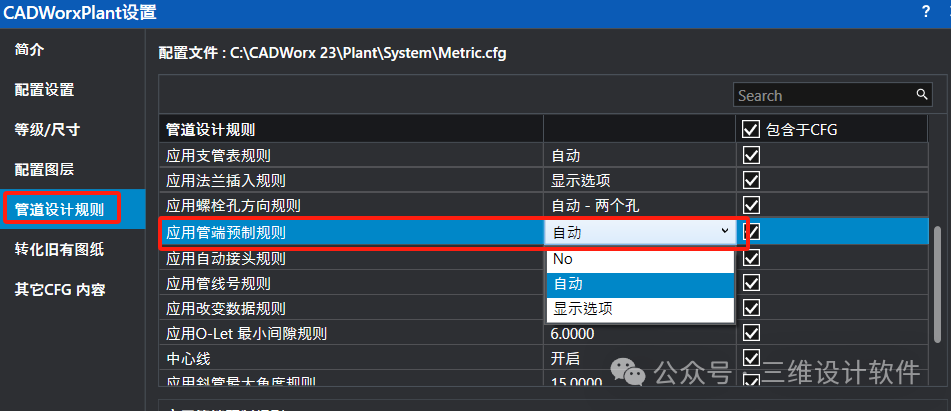

首先，这些字符为什么会出现在描述中？这实际上是由于我们的一些设置导致的。出现此类问题的话，请检查设置中是否打开了“应用管端预制规则”的选项。该设置的默认值是关闭的，也就是应处于“NO”的状态。
当这个规则被打开的时候，我们所建立的管子模型就会自动在描述中附加上这些BBE的字符样式。实际上它是用以区分不同的管端类型，但我们通常用不到。
现在我们找到了问题出现的原因，也就意味着我们知道如何解决它——将这个规则设置成“NO”的状态就可以了。
那么，针对已经出问题的那些管子，我们该如何快速删除掉这些BBE的字符样式呢？逐一删除显然不合理，太耗费时间和精力了。
所以，这个时候可以用同步库（CONVERTFROMPRJDATA）的方法来更新有问题的管子模型。
在同步更新之前我们要注意两个设置的状态：

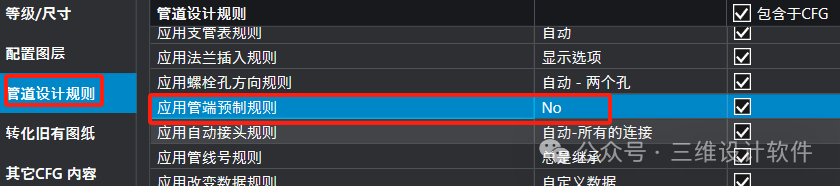

第一个设置：将“应用管端预制规则”设置为“NO”。

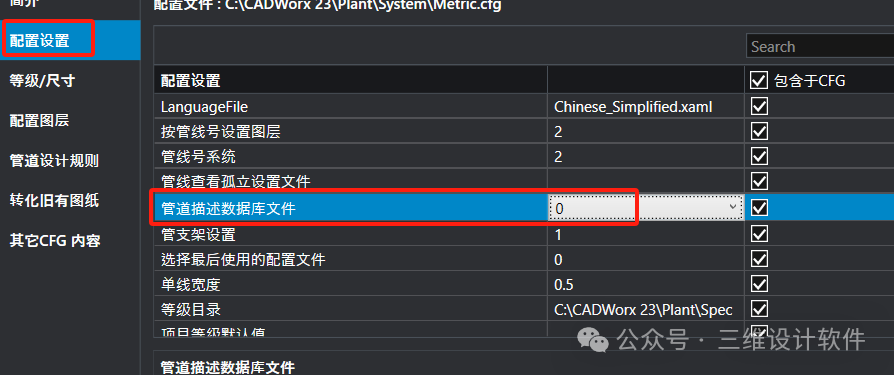

第二个设置：在“配置设置”选项卡下，将 “管道描述数据库文件” 设置为“0”。
同时还需要注意同步库操作的一些注意事项，参考之前的同步库文章即可。
本期微课到此结束，期待对大家有所帮助。
