本文以ISO图纸中放散口建模以及ISO设置等为例展示ISO中详图效果。
x x x x x x x x x x x x
x x x x x x x x x x x x

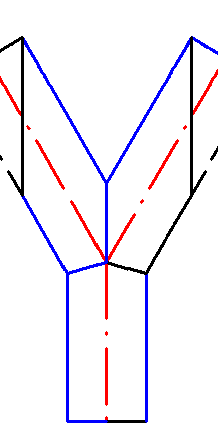

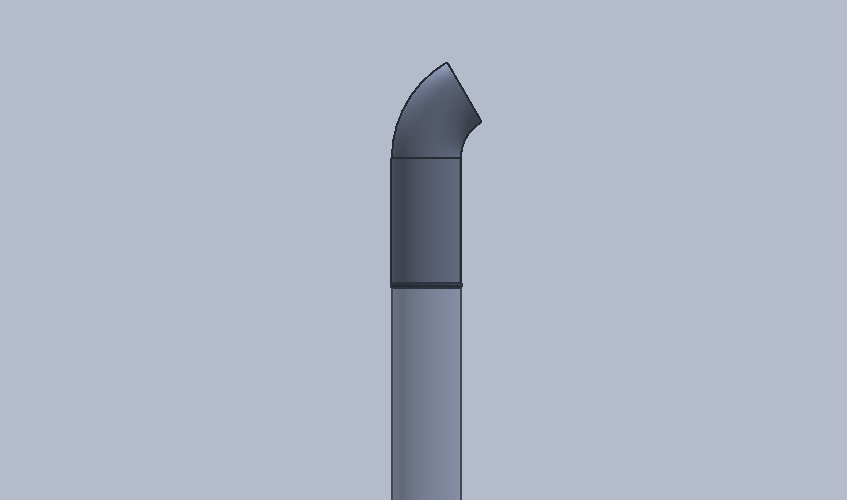

模型中元件外形如下：
x x x x x x x x x x x x
x x x x x x x x x x x x
下面和大家一起试一下如何达到这个效果。
1.1. 在Intergraph Smart 3D OOTB及补充库中，目前暂无类似元件，且补充库中的Wye并未导入到元件库中。因此选用Free Vent进行替代。
x x x x x x x x x x x x

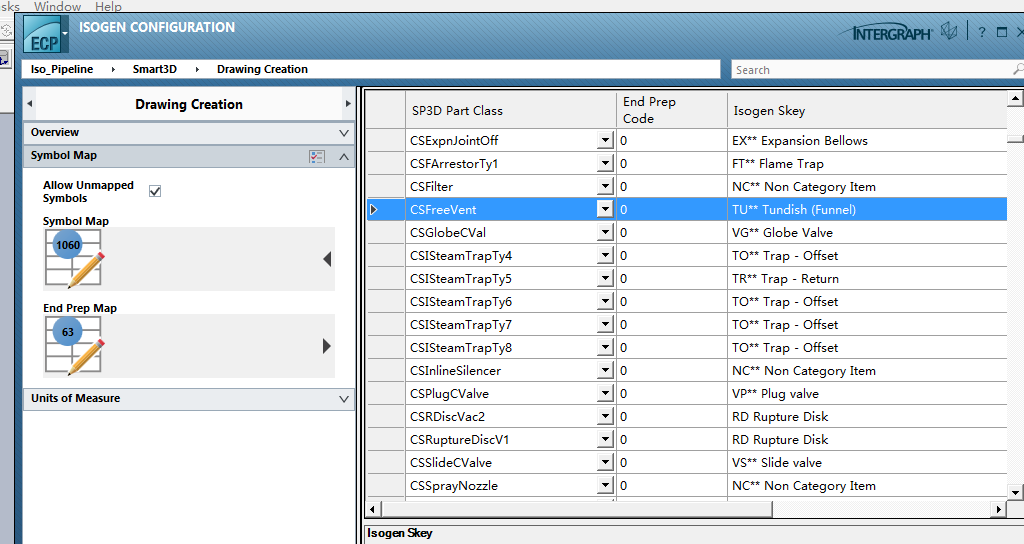

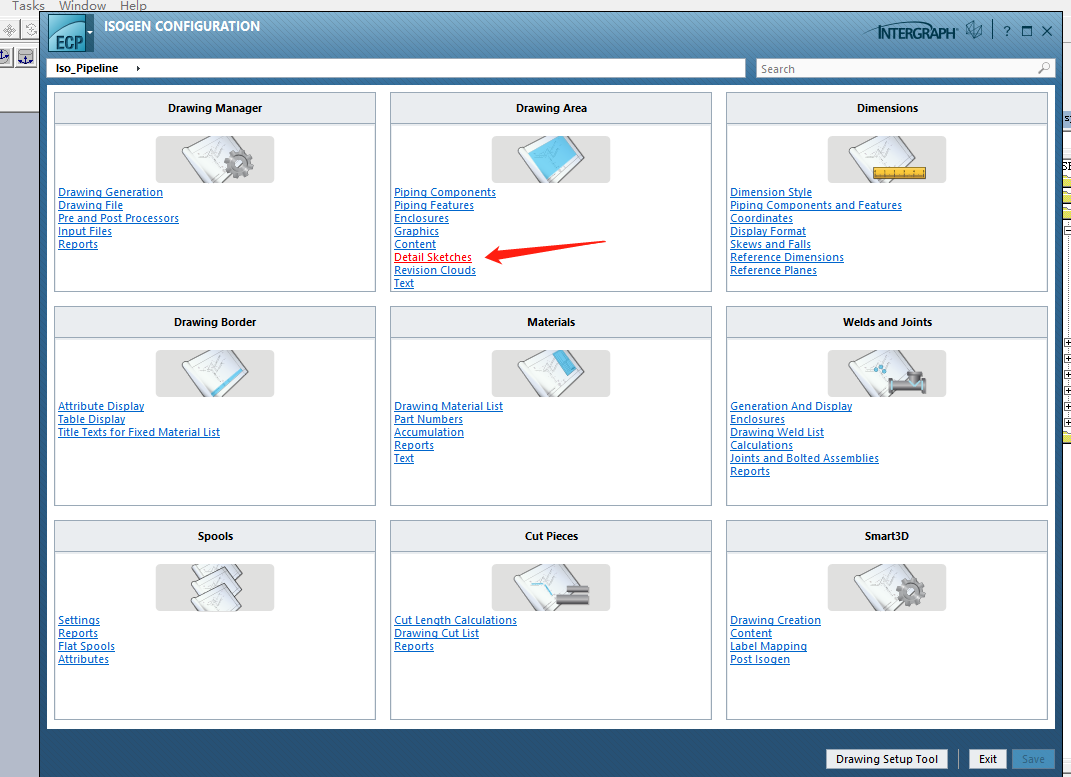

1.2. 为了在ISO图纸中表示出”Y”的效果。需要在ISO Option中进行配置，如下：
x x x x x x x x x x x x
x x x x x x x x x x x x

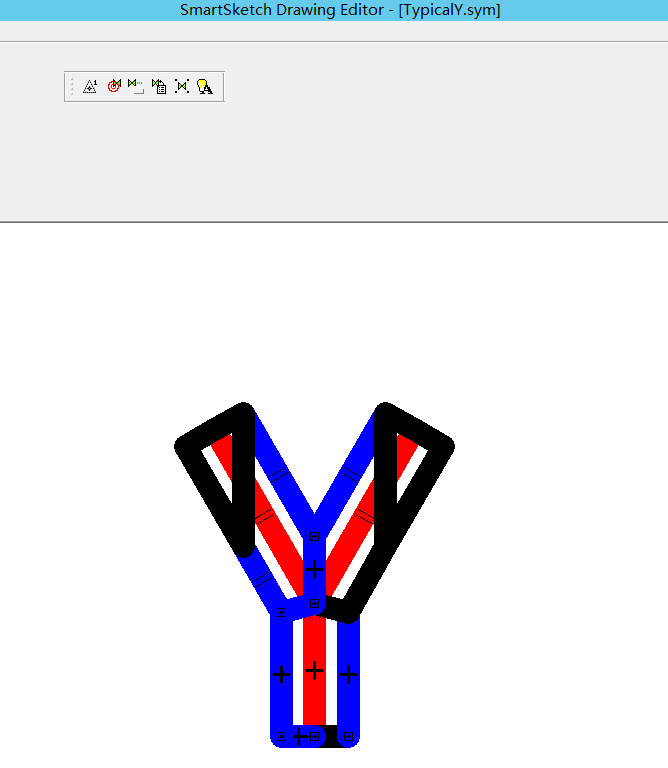

2.1. 创建sym.文件，画出需要的标识效果，如下图：
x x x x x x x x x x x x
x x x x x x x x x x x x

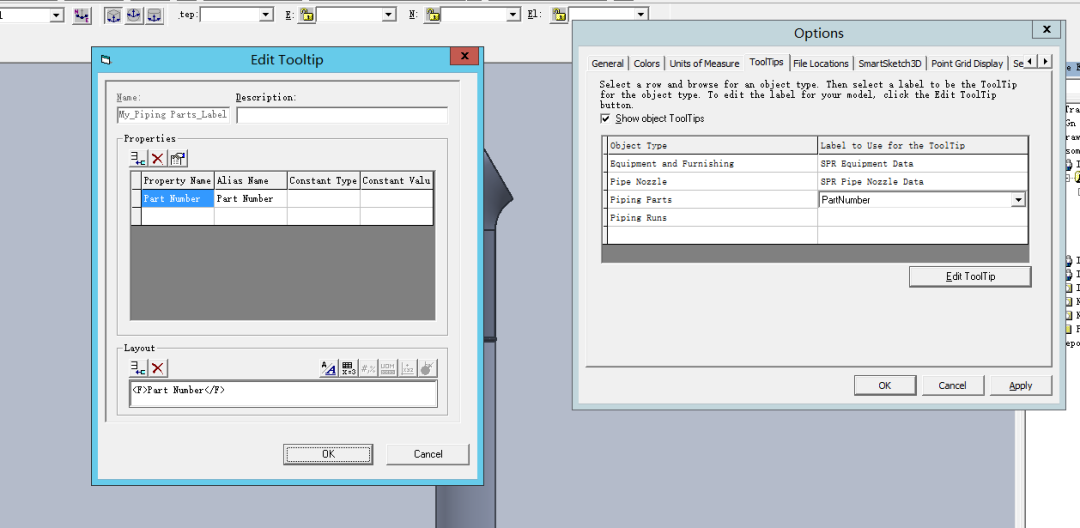

2.2 在Smart 3D中创建Part Number的Label。
x x x x x x x x x x x x
x x x x x x x x x x x x
2.3. ISO Option中启用Detail Sketch。
x x x x x x x x x x x x
x x x x x x x x x x x x

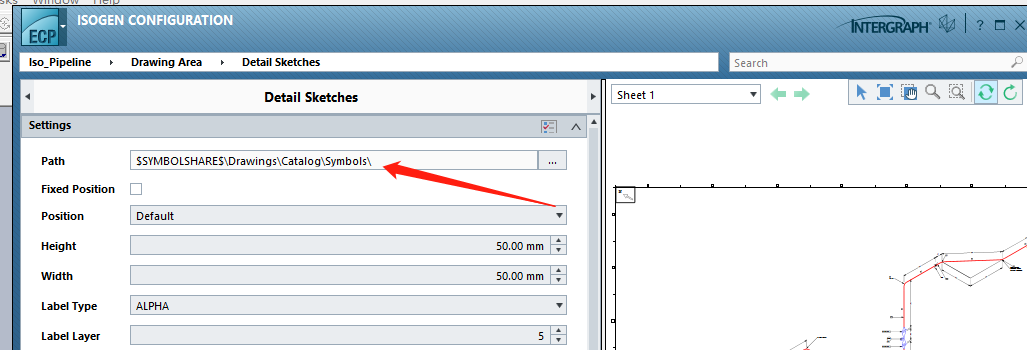

2.4. 路径指向sym.文件所在文件夹。

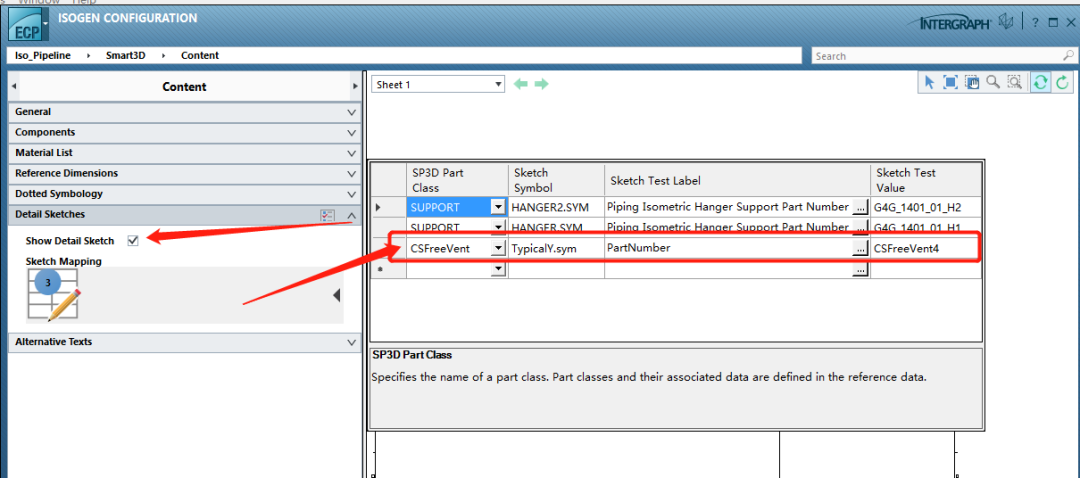

2.5. 根据元件Part Class指定相关sym.文件，并使用Label值作为校验。
x x x x x x x x x x x x

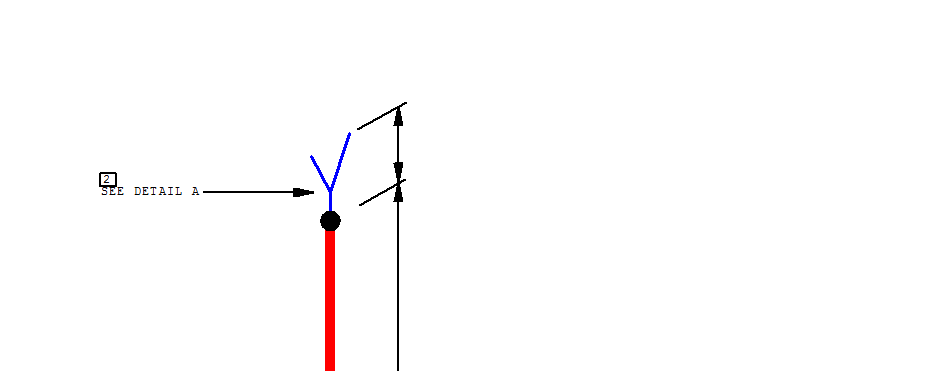

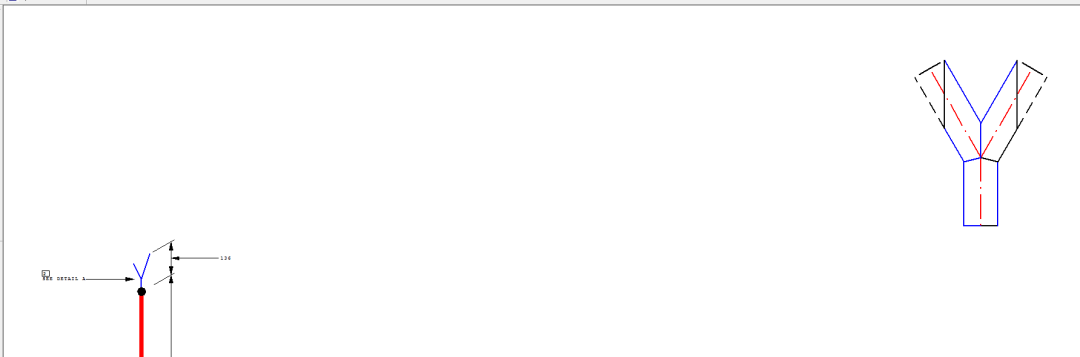

图纸效果如下：
本期分享到此结束，期待对大家有所帮助。
