广角镜头是一种焦距短于标准镜头、视角大于标准镜头、焦距长于鱼眼镜头、视角小于鱼眼镜头的摄影镜头。广角镜头又分为普通广角镜头和超广角镜头两种。
本文展示的就是如何通过对 Dsearch 宏进行限制来搜索出一个合理的超广角镜头的初始结构并对其进行后续优化完善。
下面将给出一个案例：
1. 波段：VIS
2. FNUM=3.2
3. 像高：y=3.38mm
4. 视场角：2w=170°
5. 焦距：f=2.2
6. 后焦：BFL=8mm
7. 总长：VL=16mm
搜索宏文件：
【评论留言联系工作人员获取代码】

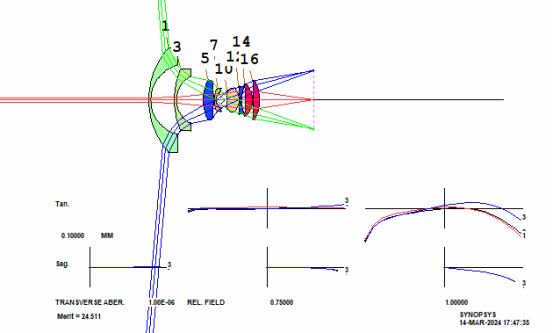

搜索出的初始结构：

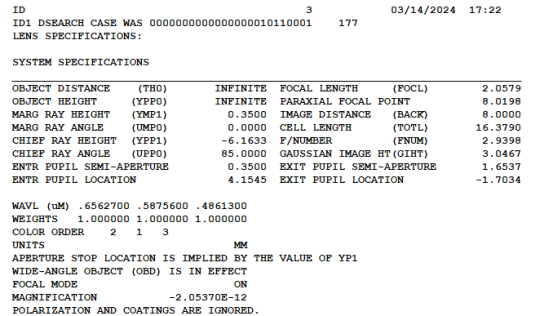

SPEC 镜头数据列表：

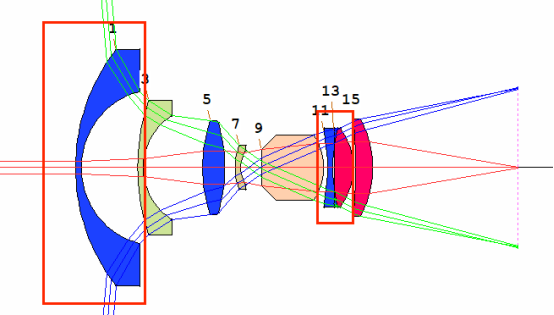

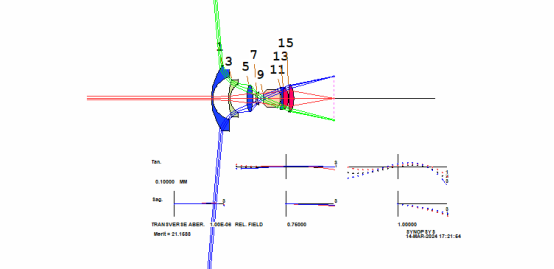

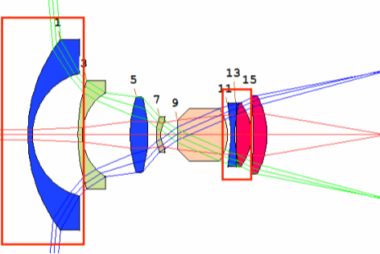

将第一片透镜的前后表面曲率半径进行固定，分析镜头的结构是否合理，如下图，可以发现第六，第七片透镜的距离过近导致结构错误，通过修改 ACC 命令行来控制相对位置,后执行优化。

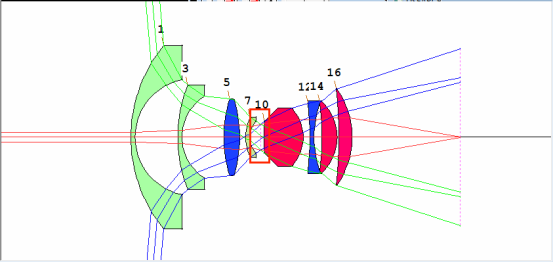

可以看到镜头结构已经发生了往好的方向的改变，如下图：
设置光阑并固定，将光阑设置在第四与第五透镜之间

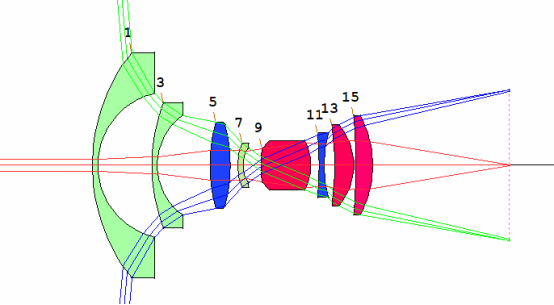

注释光阑指令，对优化宏进行调整，取消对第一透镜曲率以及镜头厚度的限制，执行优化退火，得到以下结构：

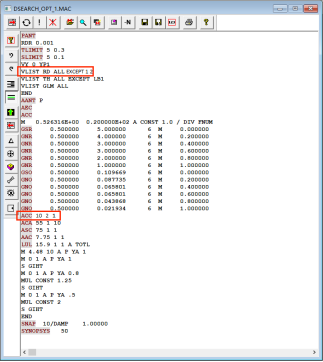

优化宏文件
【评论留言联系工作人员获取代码】

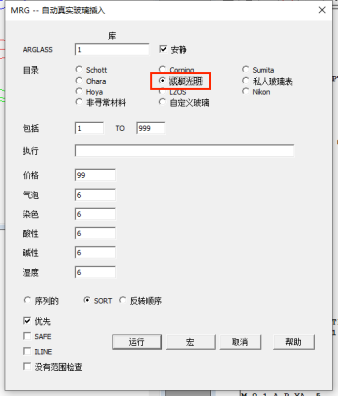

为镜头插入真实玻璃

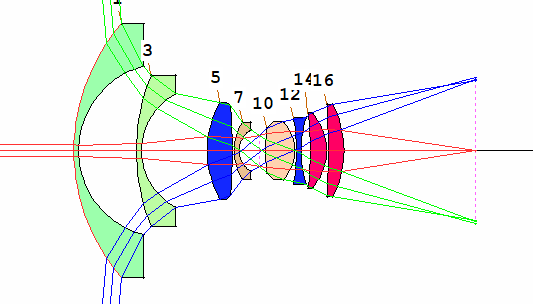

最终结构

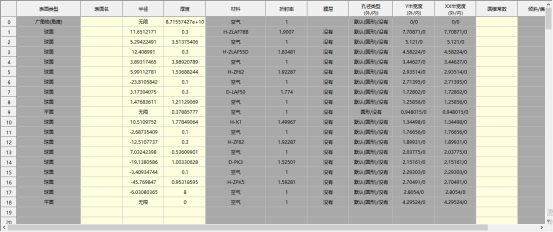

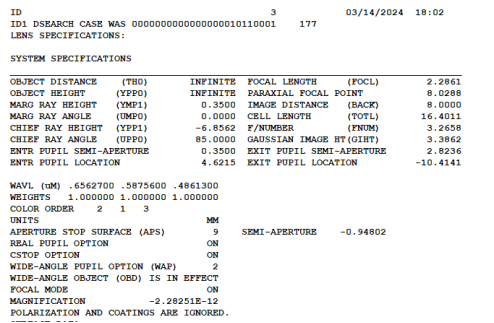

SPEC 镜头数据列表

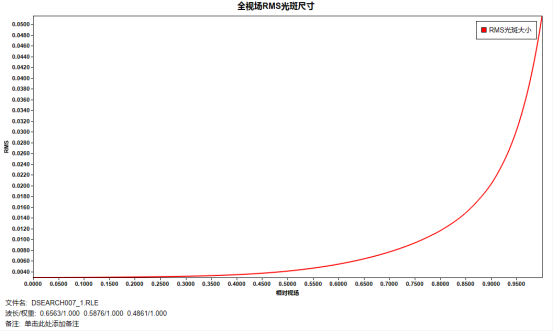

RMS 光斑半径

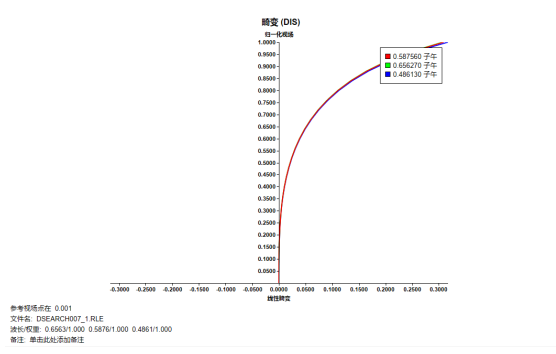

畸变

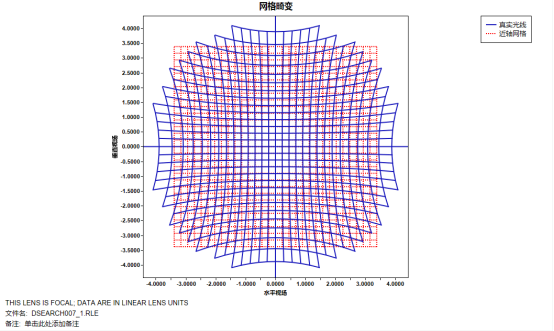

网格畸变
以上为本文分享的一个通过调整 DSEARCH 宏添加诸多限制设计出的一个超广角镜头，各位读者可以尝试对此案例进行搭建，也可以在本文的基础上对镜头做进一步优化调整，感谢阅读
