　　在NXCMM检验编程过程中，Sensor的角度问题是编程人员必须面对的问题，目前一般情况下Sensor的角度分度有2.5°、7.5°等，五轴测座可以使用无极角度。

　　在编程过程中选择以上角度的倍数即可，当遇到角度分度不同时如何设置呢。

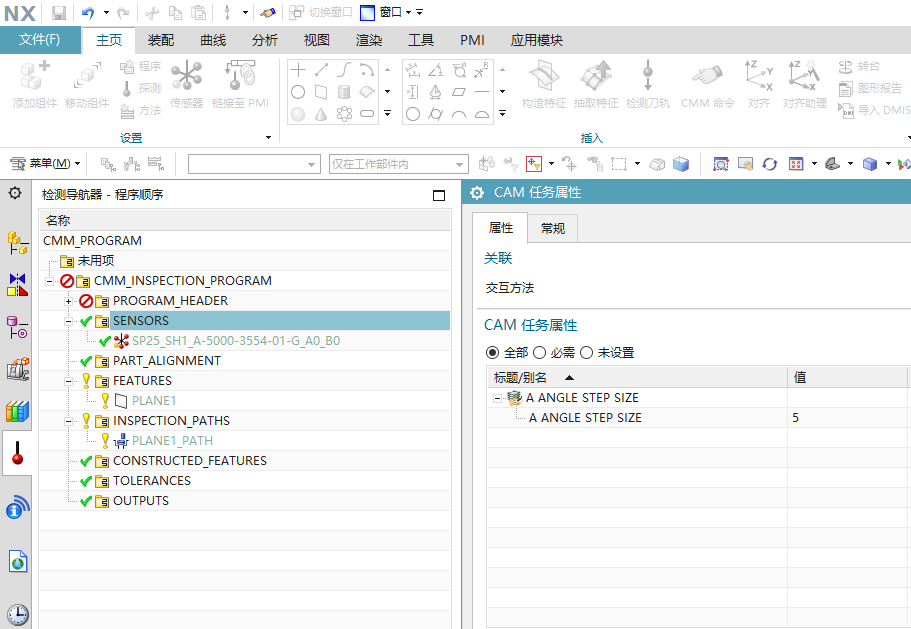

　　我们可以在Sensor文件夹上【右击】选择【属性】，在属性中增加A、B角新的的分度值如下图所示：

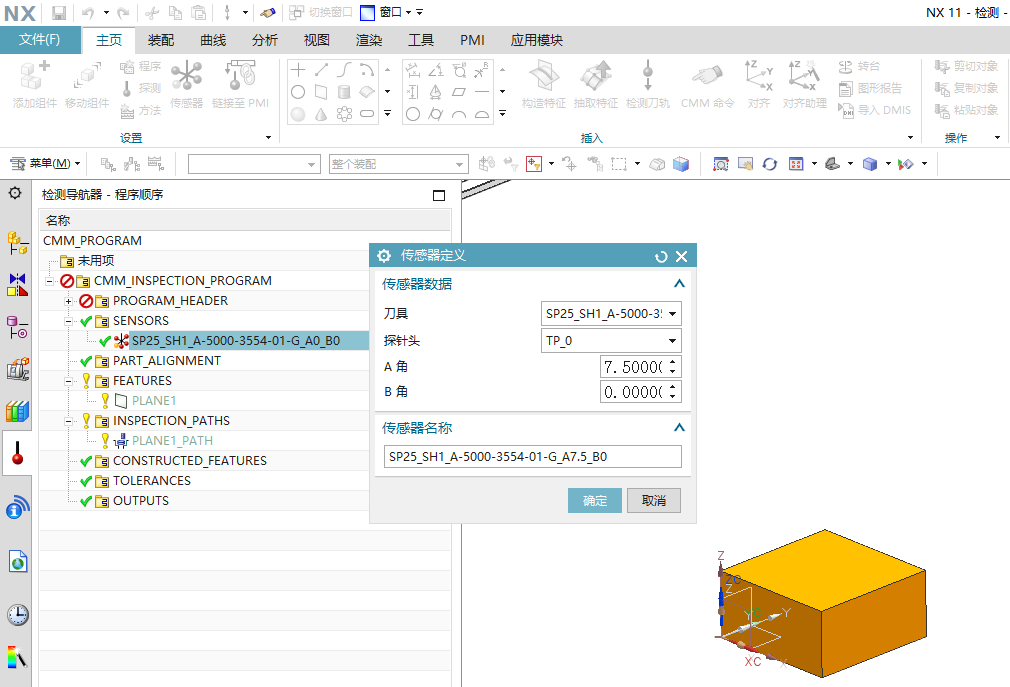

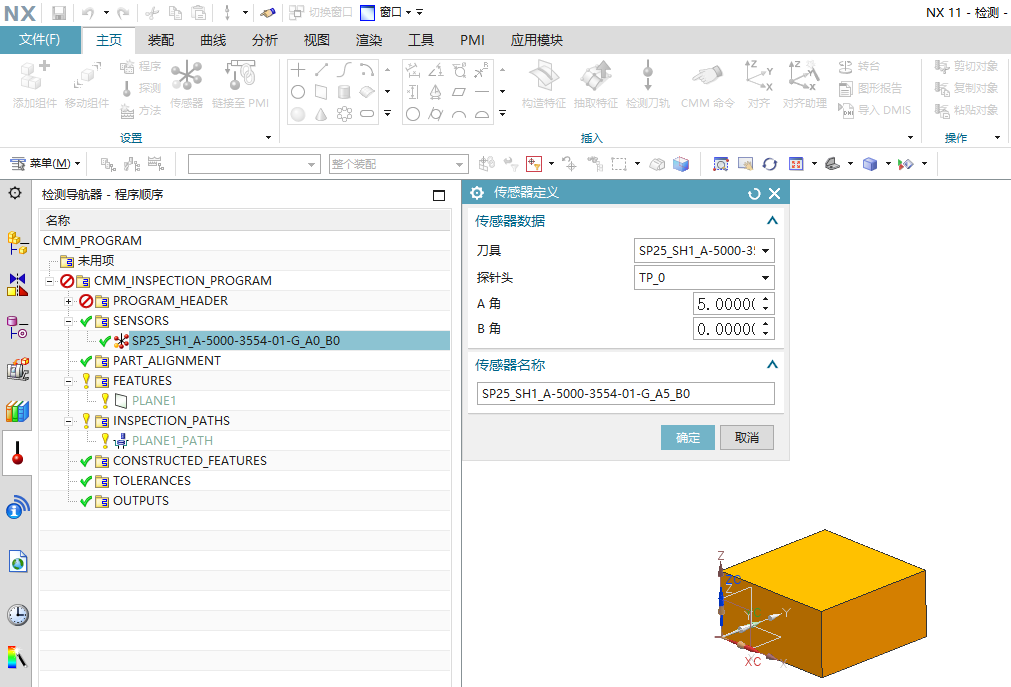

　　此时我们发现再修改Sensor角度的时候即可以通过5°的倍数进行输入，如下图所示。

　　首先，在服务器上部署一个web service用于接收二进制文件字符。Web API代码：

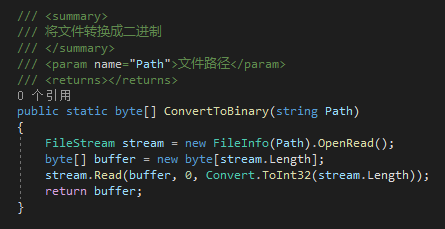

　　客户端将需要上传到服务器的文件转换成二进制，关键代码：

　　此时，我们只需要调用web service，将解析出来的二进制Byte数组进行传参，如上，将在服务器生成a.jpg文件，转换前后文件类型应该保持一致，否则打开文件会出错。

　　文件二进制转换多用客户端与服务器的数据交互，由于基本任何文件都可以转换成二进制，省去了针对不同类型文件使用不同方法的麻烦

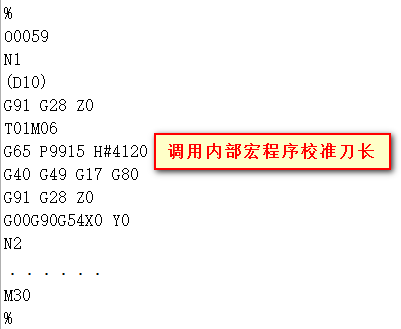

　　若用户要求后置输出的NC程式代码仅需要校准刀长，而刀具运动轨迹却无需输出，那么线性轴WORD（X、Y、Z）的输出则应该抑制。以图1所示程式格式，介绍调试此后置的过程。

　　图1

　　因为样例程式包括自动换刀与线性轴代码等，而又需要在后处理时抑制所有刀具运动的线性轴代码，所以“G91G28Z0”等行使用“MOM_output_literal ” “”输出，直接将写入双引号中的文本输出。

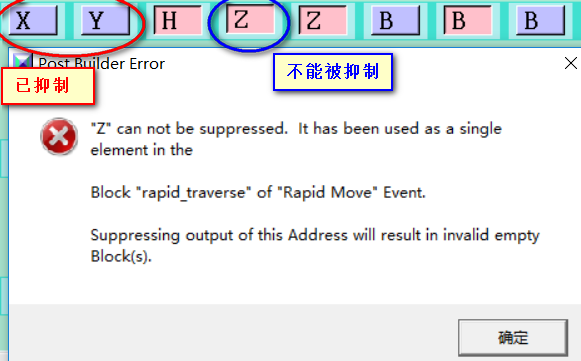

　　下一步抑制线性轴WORD。在Program & Tool path之Word Sequencing页面下，找到XYZ并单击它即可抑制。但是，XYZ这3个WORD同时抑制可能会报错（如Siemens840D，不同控制系统的后处理情况不一样），只能抑制两个，不限制是哪两个，第三个再抑制时警告信息如图3所示：在Rapid Move中，抑制Z会产生一个无效的空的Block。

　　图2

　　针对上述情况，可以将Motion中Linear Move、Circular Move的所有输出行删除，Rapid Move中仅保留rap1 rap2 rap3（它们不能被删掉），这样后处理时仍会输出代码Z。

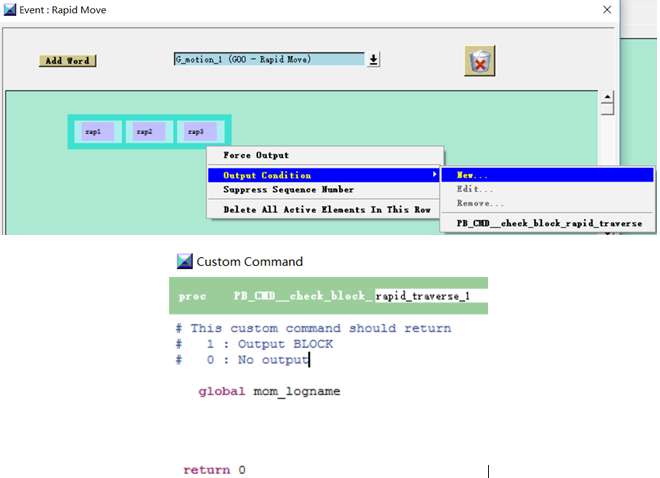

　　最后，右击输出行“rap1 rap2 rap3”，为它新建输出条件，在Command中将“return 1”更改成“return 0”，这样就不会输出此行。

　　图3

　　调试完成进行测试，可以输出图1所示的程式代码，满足需求。

　　在模型设计时经常会用到草图功能，对于复杂的模型，则会建立多个草图来构建轮廓，有时为了方便，会将多个轮廓建立在一个草图特征中，再选择所需的轮廓线来构建特征，但是这样会导致后续修改模型时较为困难，特别是非构建者修改时，需要花费很长时间来理清建模思路。

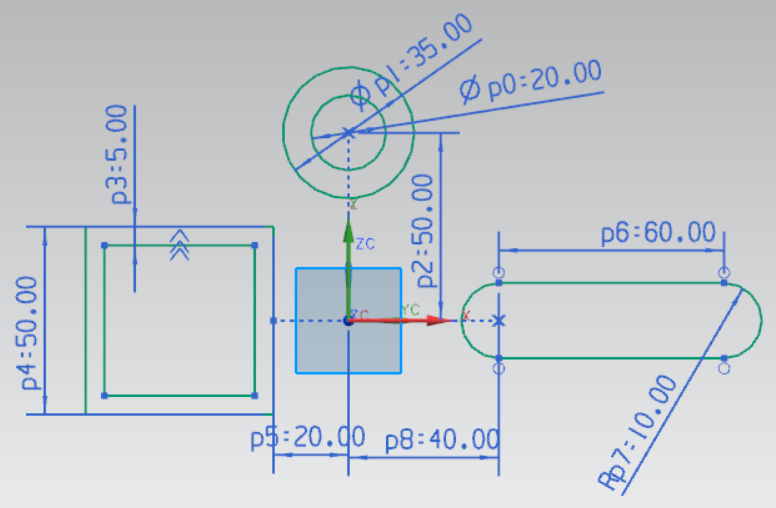

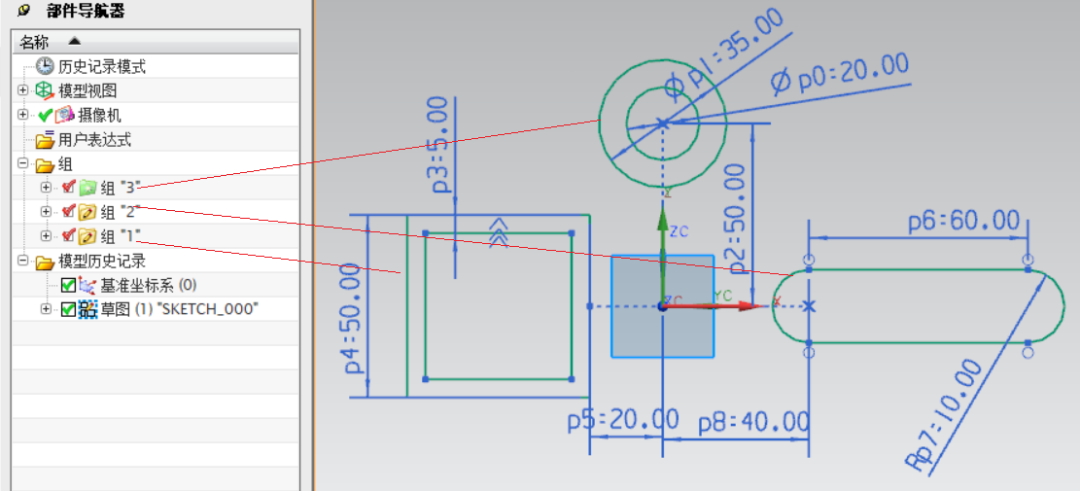

　　如图1所示，草图中有多组轮廓线，轮廓越复杂，对象对应增多，后续修改识别便较为困难，对此，我们可以将这3组轮廓线分组。

　　图1

　　选择需要成组的曲线，右键选择“新建草图组”，将所有对象分成3组，如图2所示，后续可以根据需要显示或隐藏组对象。

　　图2

　　上述草图分组有效的实现了一个草图多个对象的管理，能更好的体现设计者的建模思路。

　　希望对您的工作有所帮助。

　　在出二维工程图时，有时候需要将周边件作为参考对象以虚线的形式在工程图中表示。以下介绍在NX工程制图中参考对象的表示方法。

　　在NX软件中通常使用次要几何体来定义参考对象，次要几何体具体的使用方法如下。

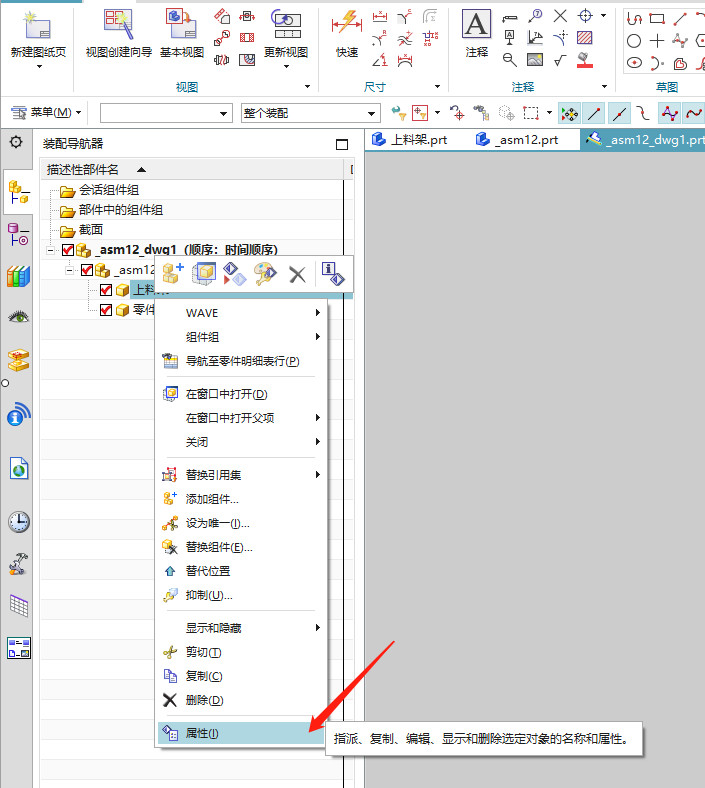

　　1、进入工程制图模块，在装配导航器中，选择需要定义为次要几何体的对象，点击右键，在“快捷菜单”中选择【属性】，如图1所示

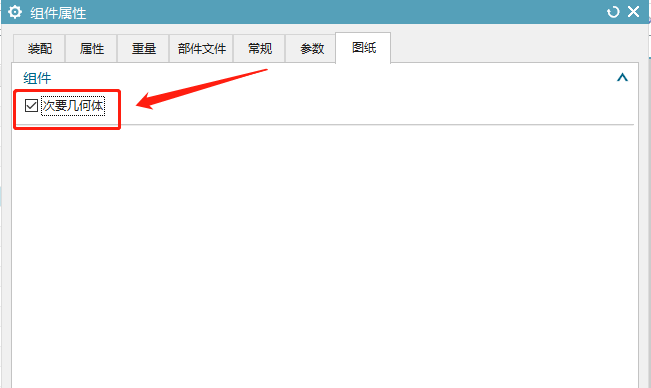

　　2、在“组件属性”页面中，选择“【图纸】”栏，并在“【次要几何体】”选项上打勾，如图2所示。

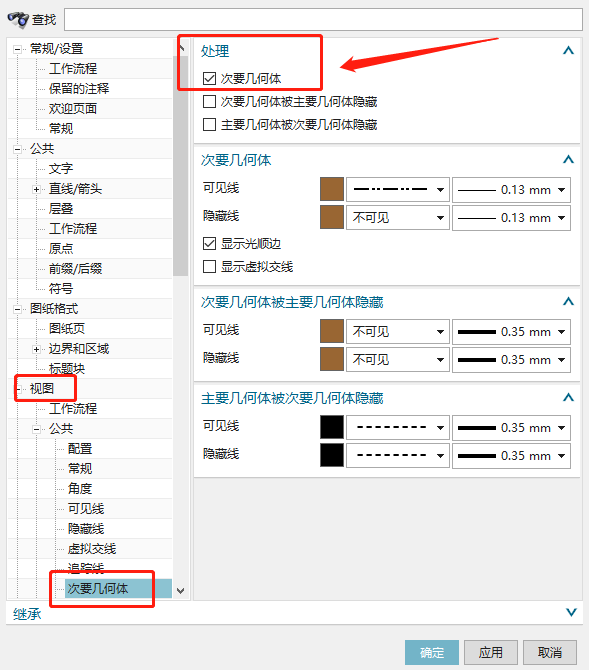

　　3、在“【制图首选项】”中，勾选处理“【次要几何体】”，并设置次要几何体的表示方法，包括：次要几何体的线型，线宽，颜色，如图3所示。

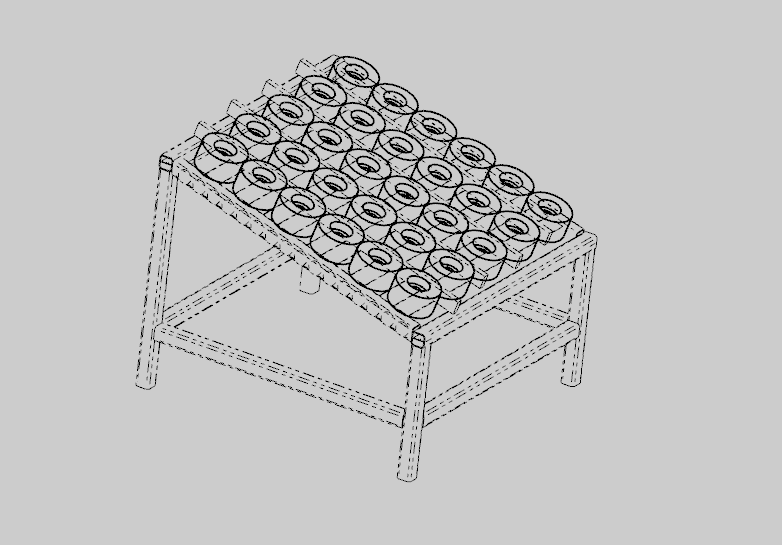

　　4、在图纸页中，创建工程视图，此时，NX软件将使用“次要几何体”的设置来显示参考对象，结果如图4所示。
