    基于Fluent的灌胶流体分析

    模型描述



    牛顿流体的切应力(shear stress)与应变速率(strain rate)成正比,而非牛顿流体的切应力(shear stress)与应变速率(strain rate)不成正比。而胶就是一种典型的非牛顿流体,其流动特性也呈现出非常不一样的特性。关于灌胶模型的描述,详细见图1所示。

    案例分享 | 基于Fluent的灌胶流体分析

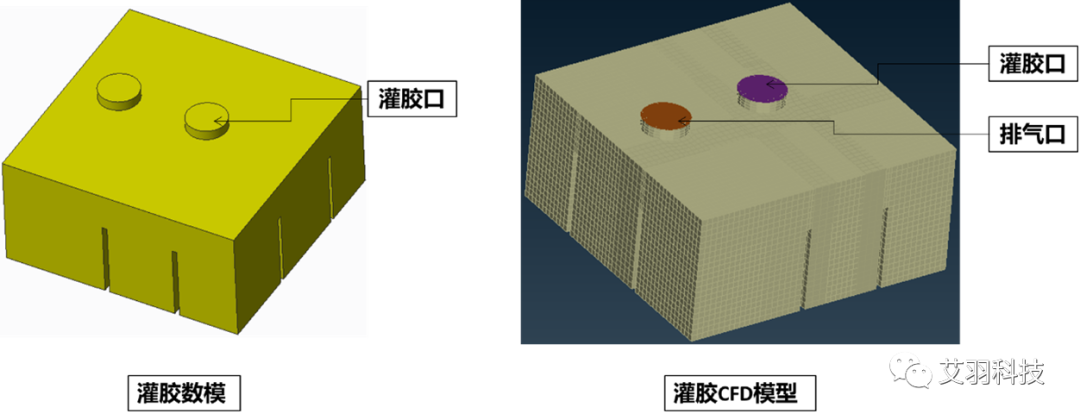

    图1  模型描述



    基于Fluent的灌胶流体分析

    非牛顿流体的设置



    灌胶过程是一个两相流过程,胶水进入盒子并排出内部气体。胶水是典型的非牛顿流体,流动介质粘度采用Carreau模型,该粘度模型表征了流体粘度与剪切率之间的关系。

    选择模型树节点Materials,双击右侧面板中Materials列表项air,在弹出的Create/Edit Materials对话框中,设置Name为glue,选择Viscosity下拉列表项Carreau Model,弹出Carreau Model设置对话框,见图2。

    案例分享 | 基于Fluent的灌胶流体分析

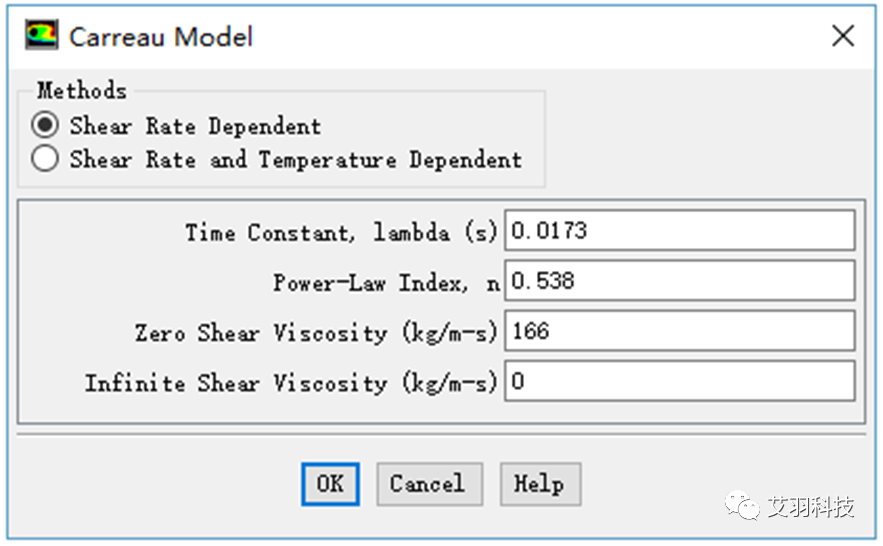

    图2 非牛顿流体的设置



    基于Fluent的灌胶流体分析

    多相流设置

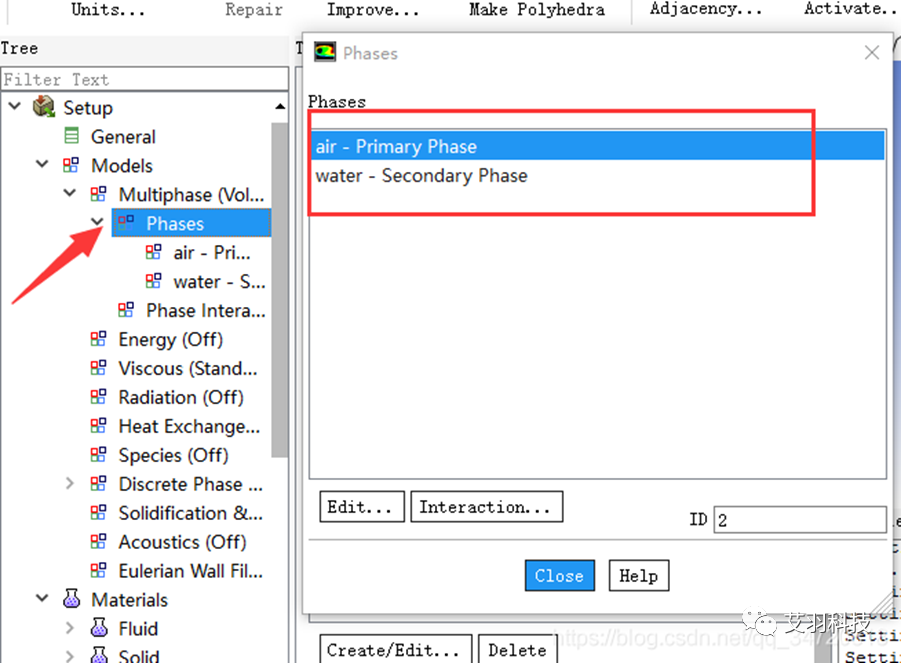

    在模型选择中打开多相流模型,设置空气为主相,胶水为第二相。
    案例分享 | 基于Fluent的灌胶流体分析

    案例分享 | 基于Fluent的灌胶流体分析

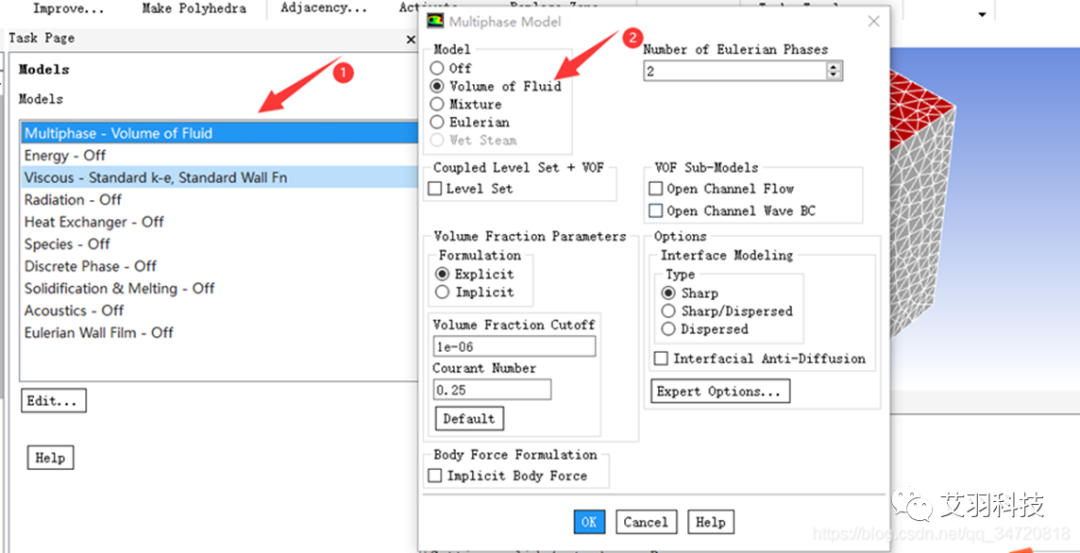

    图3 多相流设置



    基于Fluent的灌胶流体分析

    结果查看



    不同时刻下的结果,如图所示。

    案例分享 | 基于Fluent的灌胶流体分析

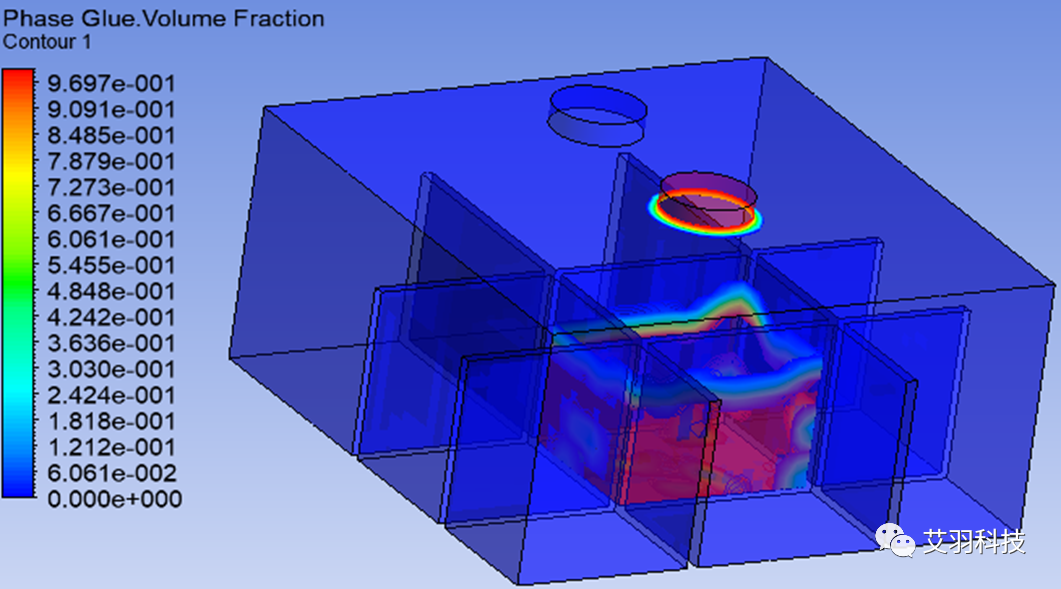

    图4 1s的灌胶状态

    案例分享 | 基于Fluent的灌胶流体分析

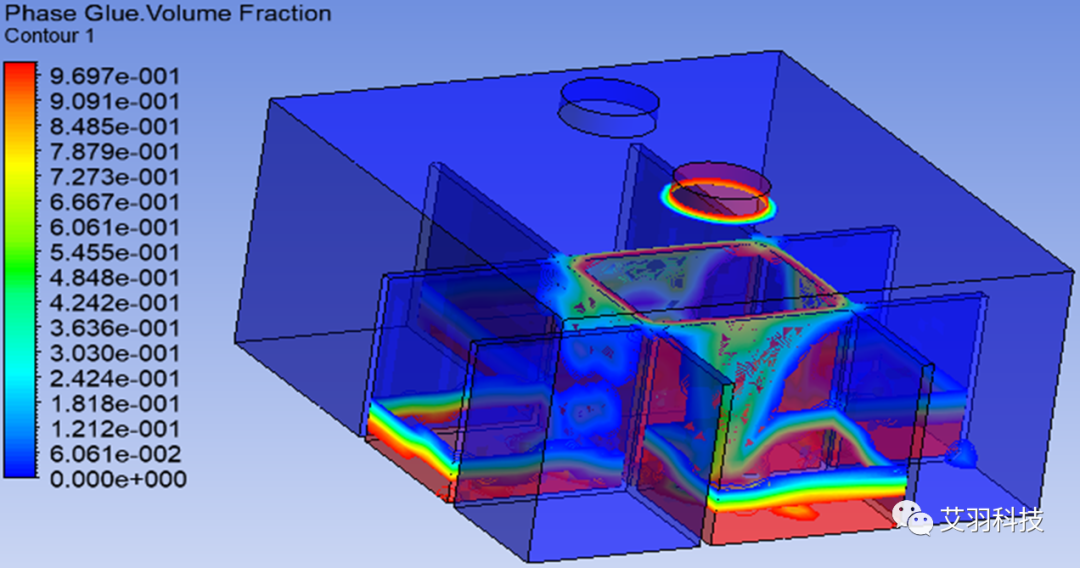

    图5 2s的灌胶状态

    案例分享 | 基于Fluent的灌胶流体分析

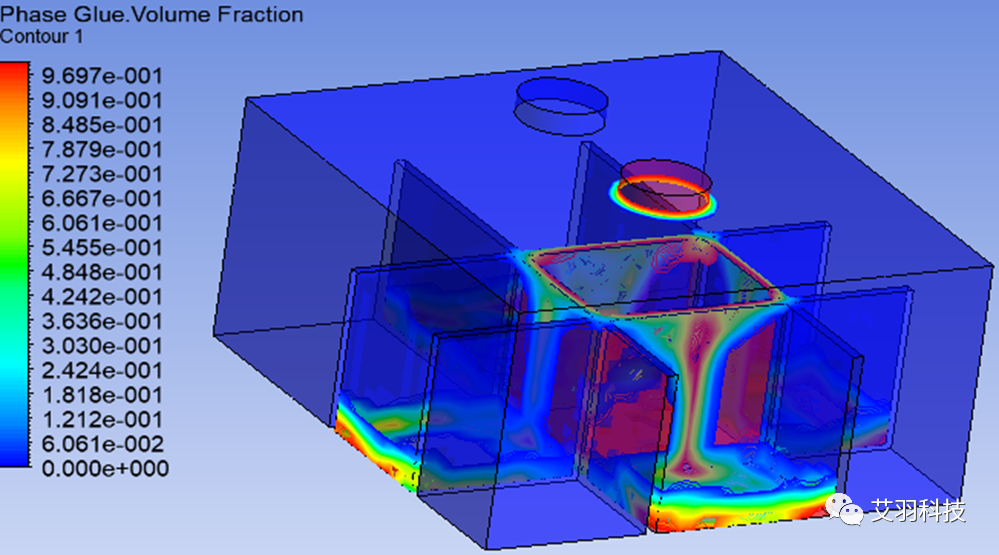

    图6 3s的灌胶状态

    案例分享 | 基于Fluent的灌胶流体分析

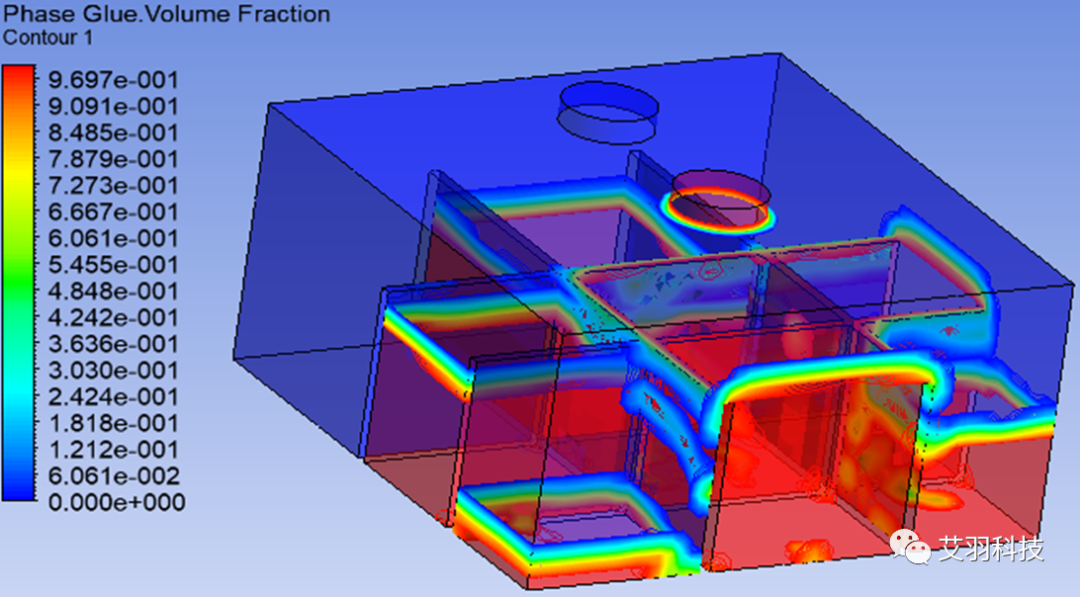

    图7 8s的灌胶状态

    案例分享 | 基于Fluent的灌胶流体分析

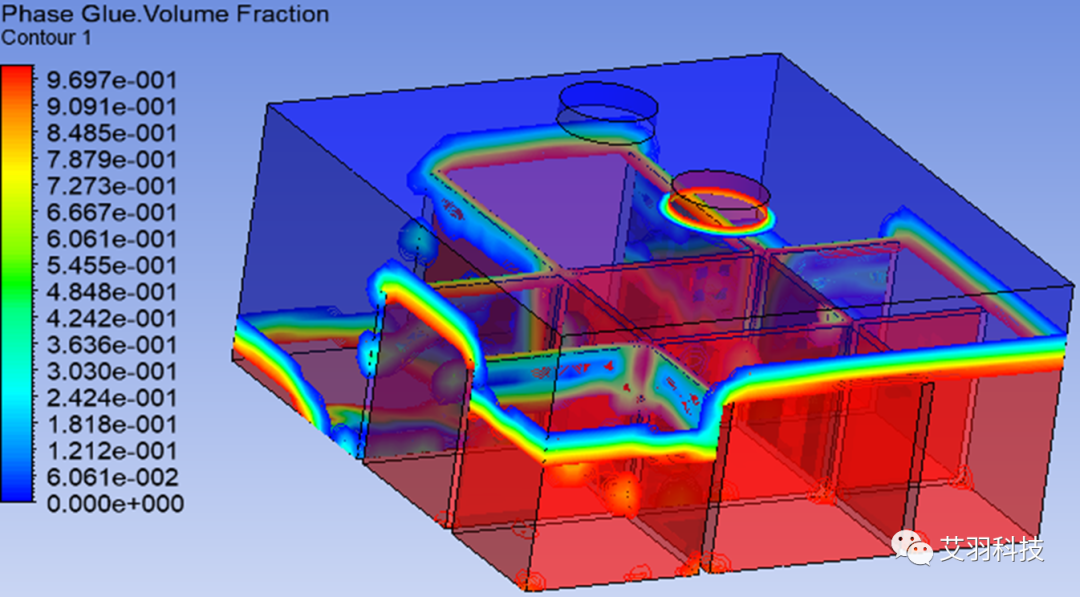

    图7 11s的灌胶状态





    总结

    综上所述,Fluent中的非牛顿流体模型Carreau模型能够很好地模拟灌胶流程,为用户的灌胶设计提供良好的指导和设计。

    需要注意的是,非牛顿流体模型增加一定的计算量,且需要对模型参数进行合理的选择和设置。同时,非牛顿流体模型的精度也与所选的模型和参数有关,需要根据实际情况进行验证和调整。
