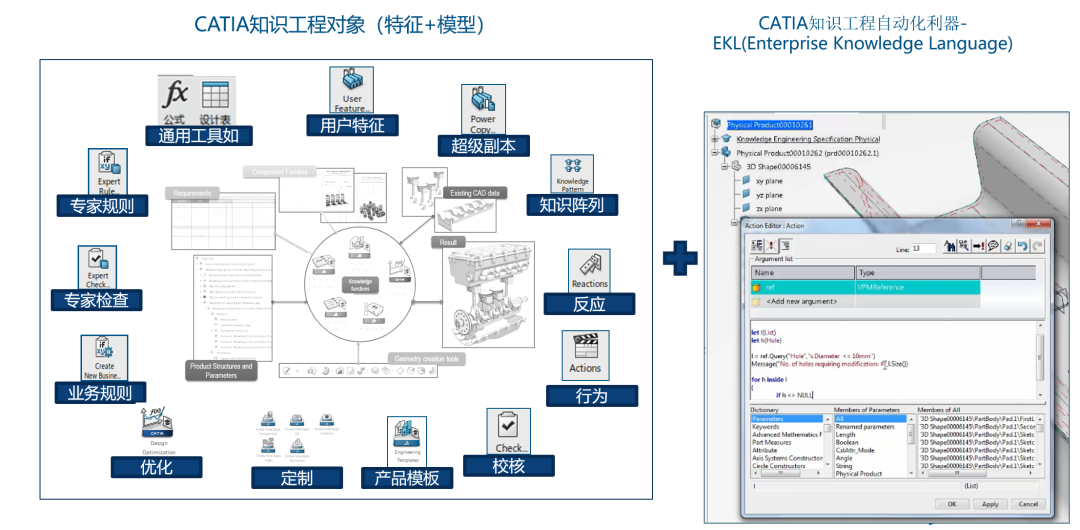

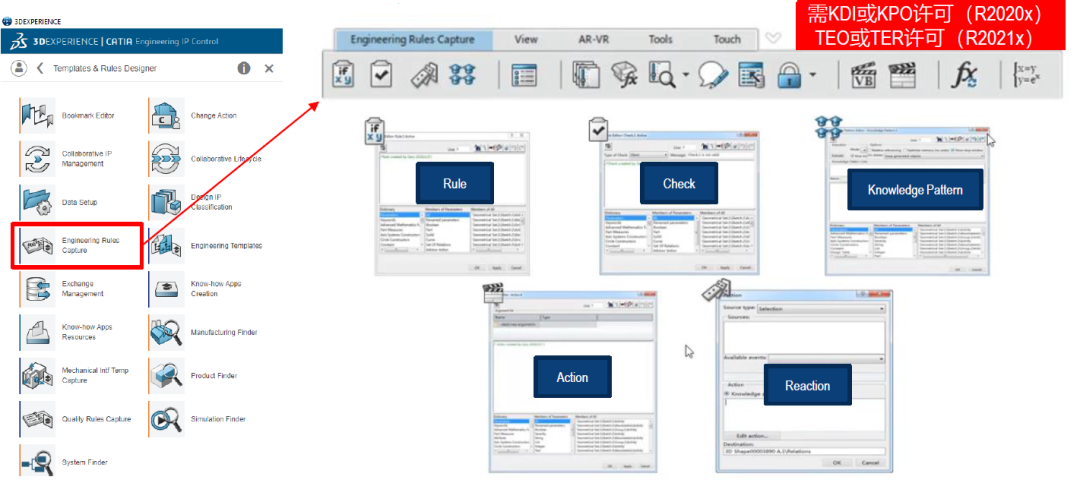

探索创新之路， 开启CATIA知识工程的智能未来（3）：知识工程核心工具EKL介绍

通常基于条件语句，参数之间的关系受到控制。该规则在树中显示为关系,设计人员自由激活或停用规则。

图3. 规则在树上显示为关系

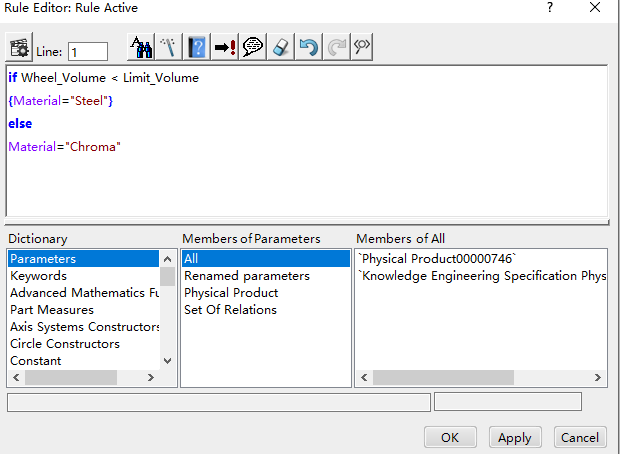

我们延续使用之前的轮毂例子，比较零件主体的体积并设置材料参数的值，当轮毂的体积体积小于Limit_Volume（此处为0.003立方米），则将材料设置为Steel，否则，材料就设置为Chroma。

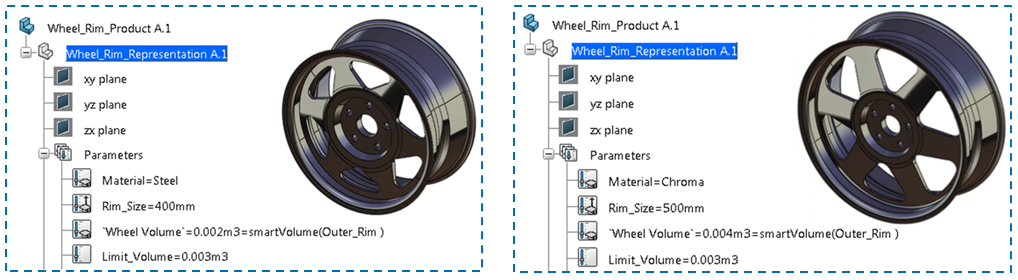

图4. 规则的使用

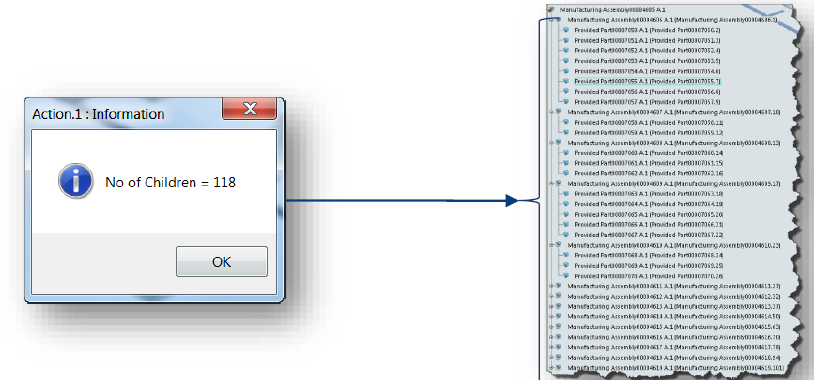

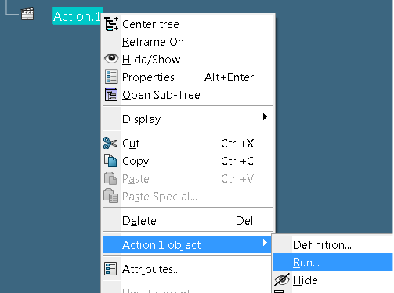

用于交互执行EKL的操作。例如，我们想查询指定产品对象所有子产品节点的个数，那么我们可以定义一个Action，运行时，选择需要查询的产品对象，就会返回所有子产品的个数。如下图：

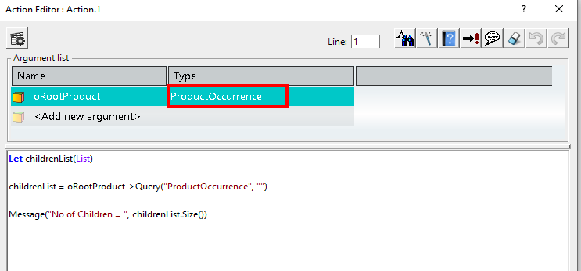

图5. 查询选定产品对象的所有子产品节点数

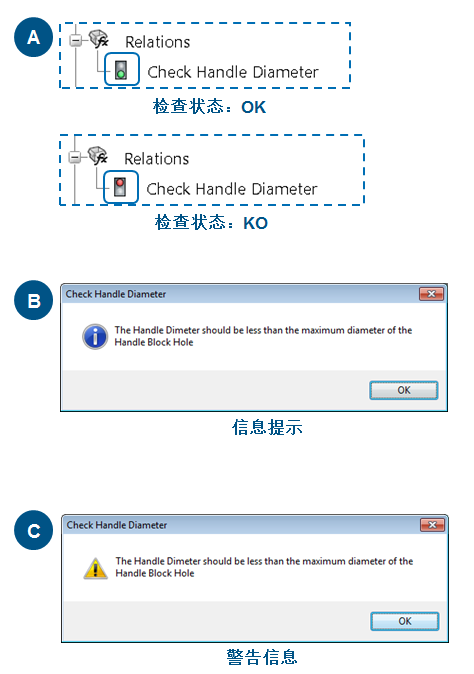

通过EKL编写规则，通知用户是否满足指定条件。检查不会修改其应用的对象，只是给用户一个指示。关系节点下会出现一个与交通灯类似的图标，根据检查状态在红色或绿色之间切换。知识工程中有三种类型的检查：

• 无声：检查状态仅由图标指示。

• 信息：当检查中指定的条件未满足时，检查状态将由图标和信息消息指示。

• 警告：当检查中指定的条件未满足时，检查的状态由图标和警告消息指示。

图6. 检查

利用好检查的功能，可以使用用适当的值来达到预期的设计功能：

• 检查参数是否正确响应技术限制或一组条件。

• 确保符合企业设计标准。

• 避免明显的更新错误。

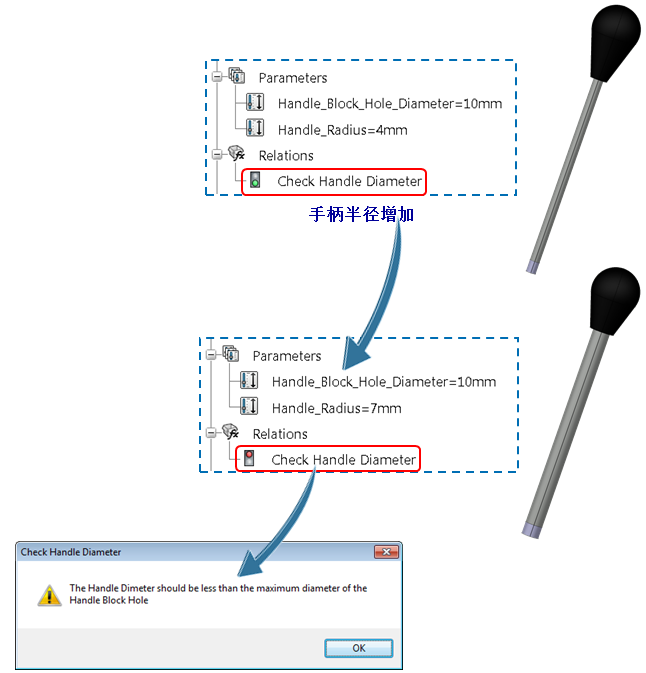

下图中的示例：检查确认手柄的直径小于手柄块的最大允许孔直径。

图7. 检查的示例

反应是对触发源进行事件动作触发后形成的响应特征。

来源可以是：

• 选定的功能（或列表）

• 参数（或测试结果）

该事件可以是：

• 对象上的任何常规事件（如创建，删除，更新和属性更改）和参数（如值更改）

• 用户定义特征上的特定事件（例如实例化和更新）

动作可以是：

• 对使用EKL定义的事件的响应，以访问文档中的现有对象，或使用Visual Basic扩展动作范围

反应跟交互动作比较相似，但功能更加强大。

知识工程规则中有一些固有的限制：

1)规则无法对参数更改和功能修改做出反应。

• 无法控制规则的执行。

• 即使不希望它们被执行，它们也可能被执行多次。

2)它们被集成到更新机制中。

• 例如，不可能编写规则，如下所示：

        if x>18mm

        {x=18mm}

• 你不能使用循环和冲突。

3)规则语法很简单，但功能却很有限。要克服这些限制并创建更多关联和反应式设计的语句。

反应与规则之间的相似之处：

• 两者都存储在模型中。

• 对变化作出反应并触发修改。

• 两者都可以引用模型中的其他对象和参数，并支持替换机制。

• 两者都可用于超级副本和用户特征功能的定义。

对规则的反应的优点：

• 它可以对大量变化做出反应。

• 它可以驱动更复杂的修改。

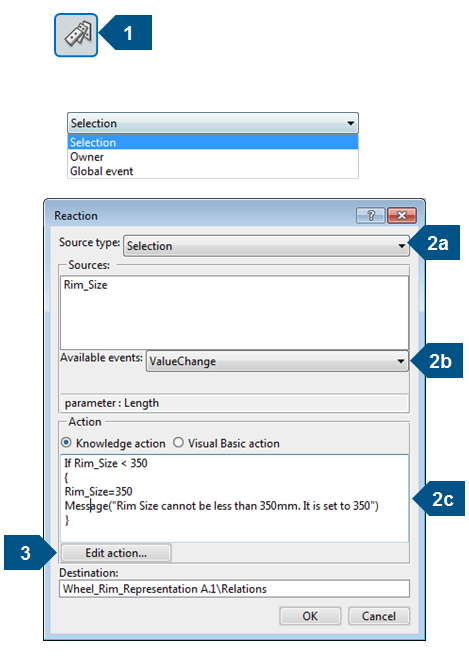

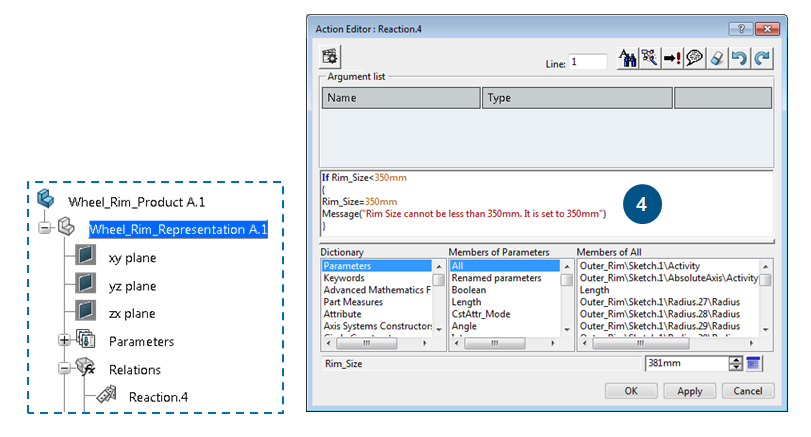

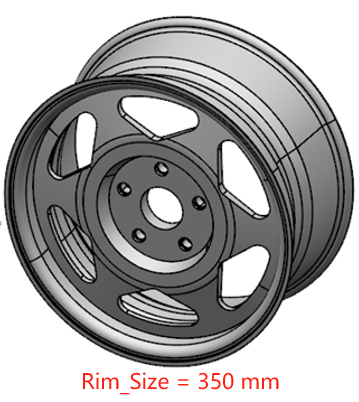

我们来创建一个反应的例子，当Rim_size的值小于350mm时，将Rim_size的值修改为350mm，并弹出对话框告诉用户。

图8. 反应示例
